（一）产品概述

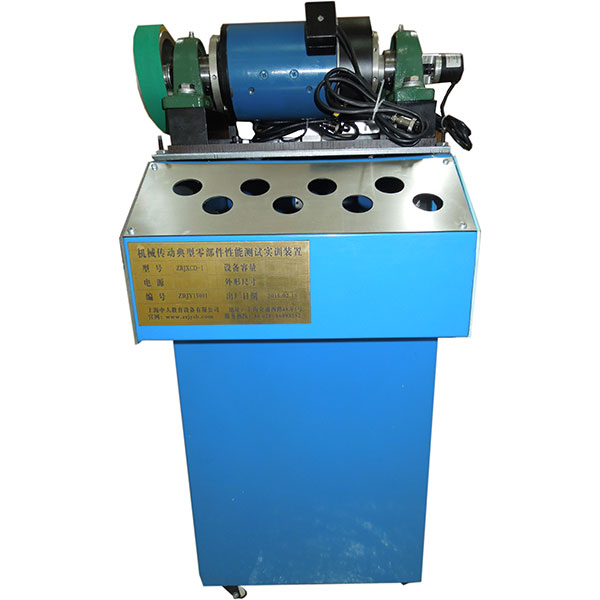

"机械零部件性能测试实验台"可以测试带传动、链传动、万向节传动性能及传动效率,适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动典型零部件性能测试实训教学。
（二）系统特点
1.可手动或用计算机测试软件自动进行传动分析实训
2.能通过计算机测试软件进行传动的运动模拟,直接观察传动特性
3.可更换不同的皮带轮,测试多种皮带传动
4.可分6级加载,在不同负载情况下测定皮带传动、链传动、万向节传动的传动稳定性及传动效率
5.计算机测试软件功能强大,具有数据采集、测试分析、曲线拟合、保存并打印实训结果等功能。可测量功率、转速、效率等参数的实时数据,并拟合绘制出效率、传动曲线等,各曲线坐标可任意设置。
（三）配置及技术性能
1.实训台(1)实验台为柜式.
2.输入电源:单相三线 AC220V±10% 50Hz
3.外形尺寸:650mm×530mm×1060mm
4.电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
5.直流调速器1个:采用PWM脉宽调制技术,输出电压 0～220VDC,输出电流 4ADC
6.数显转速表2个:可分别显示主、从动电机的转速
7.直流数显功率表2个:精度0.5级,既可显示功率值,也可切换显示电压和电流值
8.灯泡加载装置 1套
9.数据采集系统 1套
机械传动典型零部件性能测试实训装置,轨道交通车站BAS仿真实训装置
一．概述
系统以城市轨道交通实际地铁车站的BAS系统为原型，采用计算机仿真技术，构建一个车站的BAS仿真环境，包括车站大系统、小系统、隧道通风、水系统等，所有操作方式和显示方式与实际设备一致，能进行正常工作模式、灾害模式及时间表控制模式的演示教学，并可模拟非正常情况（包括各种环境工况变化设置、设备故障等），提供非正常情况处置教学和实训功能。
教学时，以动态数据流的方式形象清晰演示车站环控系统的不同工作模式对应的通风、空调等设备的风向、水流方向等。
实训时，系统按照车站环境与设备监控系统架构进行连接，以组为单位，每组中包含1套车站BAS仿真子系统、1套环控就地控制虚拟仿真柜、1套虚拟IBP盘每组之间能独立开展实训，互不影响。实训时，根据操作过程，对应的通风、空调等设备的方向、水向随之动态变化。
系统的实训结果能生成实训报告，报告成绩由系统自动评分。
虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，***终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
