“ZRBP-03C型交直流调速实训考核装置”是针对维修电工高级和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直流调速》等课程的实训设备，具有故障设置及故障排除功能。

二、 技术性能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃） 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 安全保护措施：具有漏电保护、过流保护等功能，安全性符合国家相关标准

三、 装置配备

1. 工业控制柜

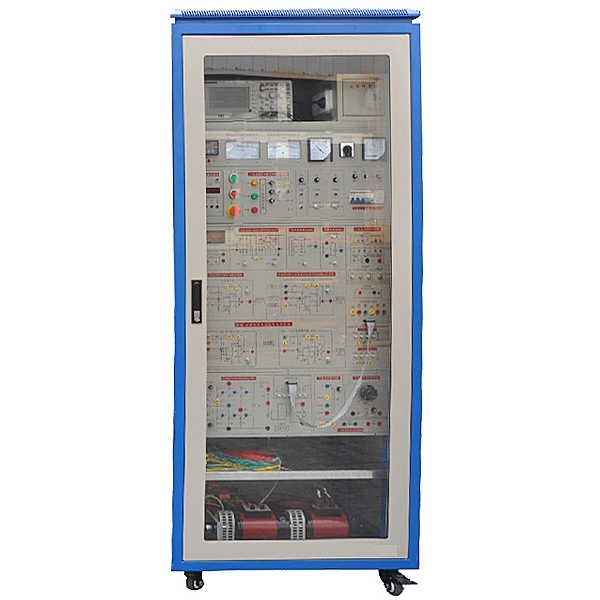

控制柜设有玻璃门、直观清晰。最上部为示波器放置区。中间部分为控制模块安装区、电源控制及仪表区，仪表装有交直流电压表、交直流电流表，和数字转速表（实时数字显示电机转速，同时输出模拟量电压信号）；下部为变流功率模块、三相同步变压器、三相电流互感器及可调电阻负载等。

2. 调速机组

电机导轨：固定电机导轨，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与发电机之间连接的同心度不超过±5丝，电机运行噪声小，导轨还带有便携式手柄和减振底脚。

DQ09直流并（他）励电动机：220V、1.1A、185W、1500rpm。

DQ11三相绕线式异步电动机：220V、0.5A、100W、1420rpm。

DQ07-1直流发电机：220V、1.1A、240W、1500rpm。

柜式交直流调速实验装置,填料吸收塔传质系数实训台

装置特点：
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、全塔气液接触现象可视。
4、本实验装置采用二氧化碳――水体系。CO2气体无味、无毒、廉价，所以气体吸收实验常选择CO2作为溶质组分。
5、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。
6、装置设计可360度观察，实现全方位教学与实验。
7、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故。
装置功能：
1、测定填料吸收塔不同喷淋密度下的体积传质系数；
2、测定填料解吸塔饱和液的体积传质系数；
3、改变吸收液流量，实现单吸收实验操作；
4、饱和液做解吸液相，实现单解吸实验操作
5、吸收与解吸的液相、气相流量相同，实现联合实验操作；
6、实现在线实时分析实验数据；
7、管路及涡轮流量计内实验介质流动状态清晰可视；
8、全触摸集成化控制，高稳定数据传输，硬件加密。
设计参数：
液相体积传质系数Kxa：0.006―0.02（ m/s）。
空气流量：0.25～2.5m3/h。
二氧化碳流量：0.01～0.16m3/h。
填料塔压降：0.6―1.5KPa；常温、常压操作。
