一、系统概述

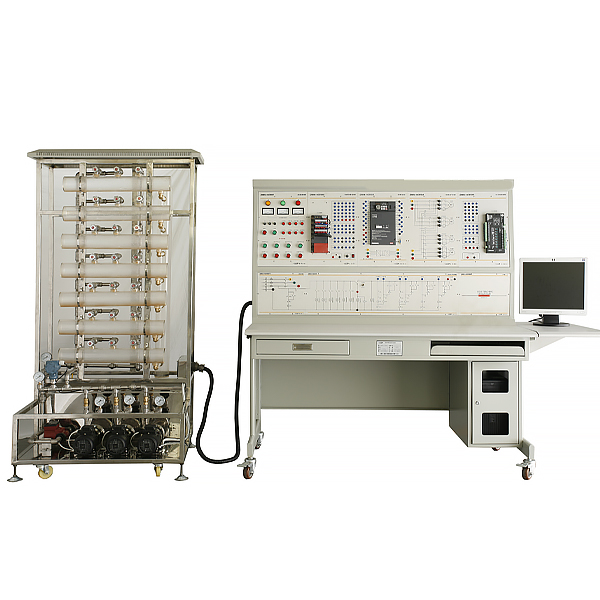

变频恒压供水系统实训装置”集plc、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台。它是一款适合于大学及中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。
二、系统特点
控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC开发环境，可以让学生自行设计控制方案，灵活性强。
控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统由手动控制方式运行。
控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。
楼宇恒压供水系统实训台,多种凸轮机构动态测试实验装置
实验项目内容:
1.盘形凸轮机构:
(1)通过多媒体软件对凸轮机构的运动参数进行优化设计。
(2)进行8种盘形凸轮机构推杆运动规律的的实测与仿真。
2.圆柱凸轮机构:
进行两种圆柱凸轮机构推杆运动规律的实测与仿真。
主要配置及技术参数:
1.盘形凸轮4个(8种运动规律) ;
2.推杆升程h=15;
3.光栅角位移传感器1个5V/1000P /转;
4.直线位移传感器1个线性误差<0.5%;
5.圆柱凸轮1个(2种运动规律) ;
6.带减速器的直流电机功率90W;调速范围: 0~ 200r/min;
7.外形尺寸:680x480x 720 mm;
8.质量65kg.
