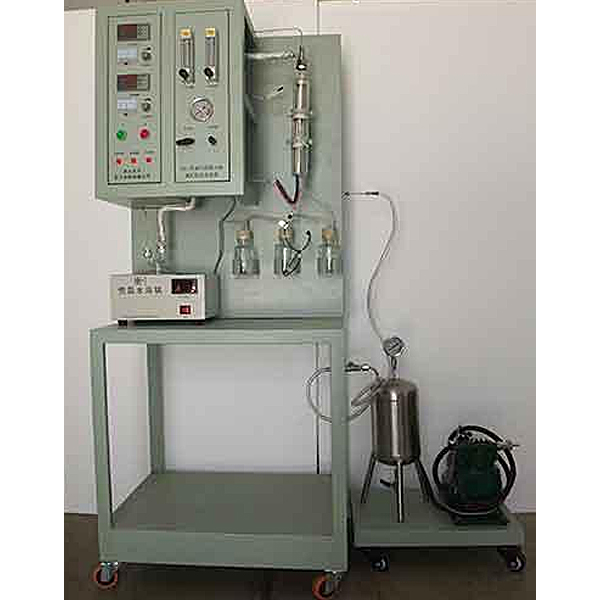

装置功能
1、熟悉气相催化氧化制取含氧有机化合物的原理和方法。
2、掌握气－固相催化反应的实验技术。
3、认识催化作用在化学品合成中的重要意义
主要配置
管式反应器、油水分离器、汽化器、无油空压机、计量泵、混合器、原料罐、**捕集器、第二捕集器、**冷凝器、第二冷凝器、气体转子流量计、压力表、温控仪表、不锈钢框架及仪表控制柜
公用设施
水：装置需冷却水，自带和自来水管相连的接口。
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：邻二甲苯（O-xylene），纯度99%； 五氧化二钒、二氧化钛为主的催化剂。
技术参数
1、管式固定床反应器：采用不锈钢鼓泡塔反应器，反应管直径：φ60mm，长度：350mm，分二段加热，总功率：2.0KW，加热形式：碳化硅炉管+金属内衬，**使用温度：600℃。
2、气体缓冲罐：304不锈钢材质，容积2L。
3、无油气体压缩机：额定排气压力：0.6MPa，额定排气流量：0.2-1.2m3/h,功率：750W。
4、冷凝器为不锈钢列管式，ф76×250mm，304不锈钢材质，数量2个。
5、捕集器：ф70×100mm，石英玻璃材质，数量2个
6、油水分离器：ф50×150mm，304不锈钢材质，数量1个。
7、流量计： 气体转子流量计60-600L/h，观察、控制进料流量。
8、加料泵：蠕动泵，转速范围0.1～100rpm，流量：0.2-30ml/min，数量2台。
