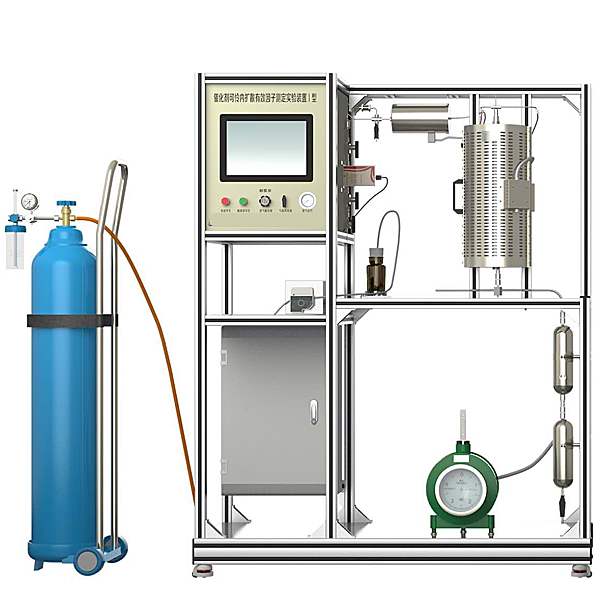

注：图片为数据采集型
装置功能：
1、了解气固相催化反应实验装置结构和工艺流程。
2、测定气固相催化反应催化剂颗粒内扩散有效因子η及本征反应动力学实验数据。
3、装置能实现催化剂的活性评价、活化再生等操作过程。
4、加热炉为程序控温，开放式炉，方便反应器拆装。
5、耐高温柔性密封反应器，且便于催化剂填装。
6、全触摸集成化控制，高稳定数据传输，硬件加密。
主要配置：
蠕动泵、气体质量流量计、预热器、反应器、气液分离器、冷凝器、压力仪表、湿式气体流量计、阀门、实验管道、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置需冷却水，自带和自来水管相连的接口。
电：电压AC380V，功率3.5KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数：
1、体系：苯加氢制环己烷，催化剂：Ni/Al2O3固体颗粒。
2、管式固定床反应器：不锈钢316L，内径Φ15mm，长度500mm，催化剂装填量：1.0～10mL；常压，加热炉：开放式炉，加热形式：碳化硅炉+金属内衬，三段加热3.0kW，常温～800℃。
3、预热器：不锈钢316L，内径10mm，长度250mm，内有防返混及防沟流装置；加热炉：0.5kW，常温～400℃ 。
4、产品冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。
5、气液分离器：容积500mL，316L卫生级不锈钢。
6、液体泵：蠕动泵，转速范围0.1～50rpm，流量：0.2-10ml/min，4～20mA远程输出控制。
7、1 路气体管路，气体质量流量控制器控制气体流量，过流材质316L不锈钢，量程0-300ml/min,常压～3.0MPa。 N2标定，准确度：±1%F.S。
8、湿式气体流量计：额定流量：0.2m3/h，容积：2L，精度：±1%。
9、不锈钢防震指针压力表0-0.25MPa,数量2个。
催化剂颗粒内扩散有效因子测定实训装置,一卡通实训装置
1、设备概述
楼宇工程一卡通系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(1) 电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(2) 安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(3) 整机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、实训项目
1) 系统的安装、布线、接线、编程、调试、运行、维护及维修；
2) 线路故障的设置、检测及排除；
3) 不同类型的防区并对其参数进行设置实训；
4) 不同的布撤防类型并对其参数进行设置实训；
5) 认识和熟悉各种IC卡门禁管理系统器材、配置和功能；
6) 系统设备的连接和调试：组成单门控制系统、双门控制系统、单门进出刷卡控制系统、单双门组合或单双门联动控制系统；
7) IC卡门禁管理系统的软件安装、读卡器测试、控制器地址设置等；
8) 运行管理软件修改系统设置、控制器设置和用户设置等；
9) 不同功能性质IC卡（用户卡、特权卡、管理母卡）的认识、发行和管理；
10) 系统管理软件联动、布防、地图和查询记录的操作、运行；
