实验目的：

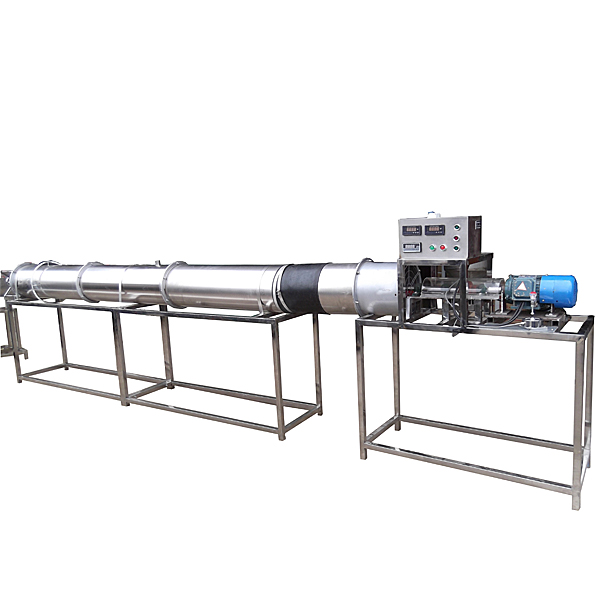

风机的动叶片采取静态可调[安装角15、20、25度]，主轴采用双级变速电机，测试轴流式风机的风室性能参数。
主要配置：
双级变速电机，测力矩重力传感器，整流栅、测试风管，可调节风门，毕托管，流量测试差压传感器，静压测试差压传感器，测转速装置，**信号输入巡检仪显示流量、重力、温度、差压，不锈钢支架及配电箱等。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。
2、轴流式离心风机参数：采用双级变速电机，风量2000 m3/h，风压1000 Pa，功率1.5KW。
3、毕托管流量计配斜管微压计测流速：量程-10-700pa。
4、测力矩重力传感器装置，轮辐式称重传感器：量程0-20KG。
5、实验风道采用304不锈钢材质，分为风口段，实验段，测试段等，彼此之间采用法兰螺母连接，方便拆卸。
6、温度由高精度温度传感器测量，**信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速、功率、转速、扭矩等实验全部测量参数，手动风门调节风量。
7、外形尺寸：3500×500×1200mm，外形为不锈钢可移动支架，带双刹车轮。
8、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
轴流风机性能实训装置,液压式膜片弹簧离合器实训台
一、产品简介
该设备采用汽车液压式离合器实物为基础，各部件齐全，布局合理，可全面展示离合器的内部结构和部件运动情况，适合于离合器理论和实践操作的教学需要。
二、功能特点
1.采用真实的汽车液压式离合器部件，充分展示汽车液压式离合器的内外结构。
2.手摇输入轴，模拟发动机飞轮转动，踏下离合器踏板，可真实演示汽车离合器的工作过程。
3.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称，任意零件均可进行360°旋转
2、拆装演示：内置2个案例，将鼠标移动到某一零件位置时（底座与轴承座除外），该零件自动放大，并显示零件名称，设有拆卸与装配按钮，功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
