一．产品简介

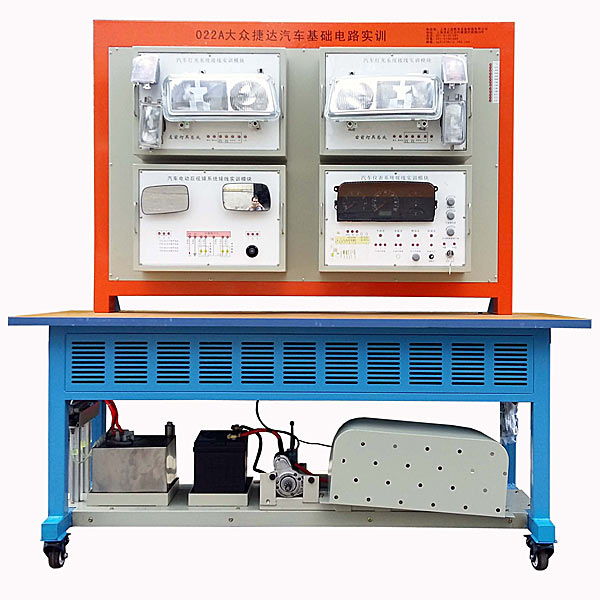

本产品选装搭配 汽车各类型单元模块板，展示汽车各类型单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型单元模块板实训与考核。
二．结构组成
模块化双面原车电器制作的挂件，钢木结构焊接冲压等组件、电源开关、+12V与+5V直流电源、各类型信号模拟装置、可移动钢木组合台架等。
原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、全套电器的连接线、实训考核台、移动台架等。
主要包含汽车电器八大系统：
1-照明插接模块、2-舒适电子系统电器插接模块、3-雨刮器系统电器插接模块、4-音响系统插接模块、5-发动机电控系统模块；6-信号仪表系统电器模块；7-充电模块；8-起动模块。
三．功能特点
1．设备实现各类型单元模块搭接，展示汽车各类型单元模块的组成结构及原理。
2．各单元模块板可灵活拆卸与安装，可搭接成全车电器系统、也可安装独立的单元模块板。
3. 各单元模块板框冲压成形，框架与模块板可分离，采用烤漆工艺。
4.每个模块上有接线检测端子和电路原理图，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.独立模块化：根据实训内容需要，灵活调换各种实训模块，实现快速方便，一台多用的效果；
汽车电气考核实训装置,机械系统性能研究及参数可视化分析实验台
该设备主要为机械基础实验室机械设计类综合实验而设置。机械性能实验项目由于局限于了解在特定的机械传动的某一部分功能，因而无法让学生全面地了解机械性能参数在实际机械系统中的变化和联系，无法让学生对机械系统的整体设计和性能产生综合性、创新性的思维。从系统角度了解机械传动、联接的功能和设计原理成为该类实验发展的趋势。该实验台以达到此目的为设计思路，通过可组合多负载的机械系统，向学生展示了典型机械结构的机械性能参数随实际工作情况变化而变化的过程，为学生研究分析机械性能参数提供了平台。同时该实验台以先进的测试技术和计算机分析技术为表达手段，为启迪学生的思维提供了重要的方法。
该实验系统在以往的传统验正型实验基础上开发而成综合了：
1.带传动实验；
2.液体动压滑动轴承；
3.螺栓组联接；
4.链传动速度波动效应；
5.动力学速度波动调节；
6.动态变负载螺栓联接实验。
该实验系统不但可以单独完成某项实验还可以同时完成几个实验，总体结构采用移动柜式，方便整个设备室内布置而且可大大节约实验空间及时间。
实验台机械系统均装在实验台的平板上，其中一台可水平移动的直流电机作为系统驱动，通过第一级皮带传动带动负载和后面的多级传动。另一级传动可安装带或链传动（以驱动变载装置），中间增加可操纵元件——电磁离合器，从而达到充分拓宽学生的设计视野，静态螺栓组联接加载采用螺纹加载方式，加载力可通过荷重传感器直接测得。在整个实验台机械系统中，第一级传动为平带传动，第二级传动可采用三角带或链传动，带传动实验采用工业用磁粉加载器加载，因此该系统是一个有多级负载模式、多级传动的系统。
