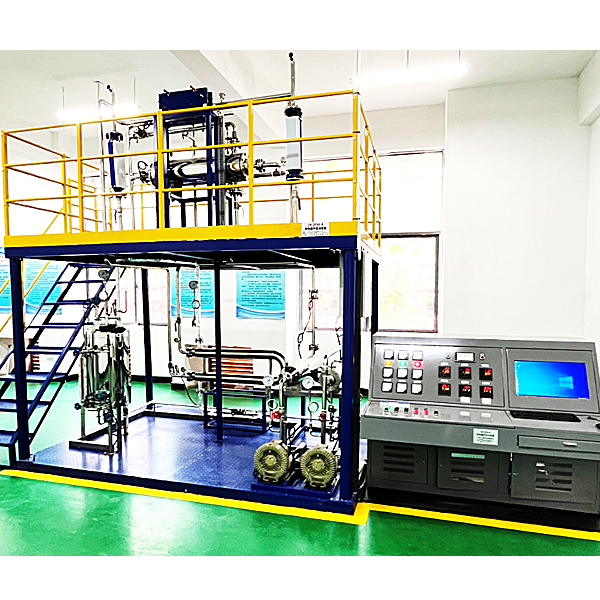

一、传热过程综合实训装置系统的组成及特点
设备主体：对象部分：长×宽×高：3700×2000×3500mm，整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板）
1、系统换热体系有：水蒸汽-空气（双列管换热器）；冷空气-热空气（套管、列管、板式）；水-热空气体系（￠159单列管换热器）。
2、以￠159列管换热器为主体做传热实训，双并行列管换热器结构，操作时可一套为正常操作，一套为故障操作，相互比较，双并行列管换热器也可进行换热器的串/并联操作。要求系统列管换热器壳程内的蒸汽压力及流量调节系统可控。同时系统可自动设置了故障点，实训学生的排障能力（气堵、水堵)。
3、将列管换热器做成可剖解式，不安装在系统上，便以老师对学生讲解换热器的结构，使学生加强对换热器结构的认识了解。
4、温度采用高精度进口贴片式精微Pt100+智能巡检记录仪测量。每一个温度带就地数显变送，流量检测带就地数显变送，计算机进行数据采集、过程控制的基本原理和过程。蒸汽源采用工业标准全自动蒸汽发生器。传热管路采用管道法兰联接,不但密封性能好,而且拆装方便。就地显示检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯接口）。
5、就地智能仪表电器控制台：钢制喷塑内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。
6、就地控制计算机：联想双核2.0G，内存1GDDR2，硬盘250G，光驱，鼠标，键盘，3年质保，显示器：17”液晶，全国联保；操作系统：正版WINDOWS XP。可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。
传热过程综合实训装置,机械动力学飞轮调速实训装置
ZRJX-FLD-1飞轮调速创新组合实验台
一、实验目标
1）满足机械速度波动测试仿真实验。调节转速观察机械的速度波动现象，求解系统运转的不均匀系数，绘制实测与仿真对比曲线。
2）满足机械速度波动调节实验。分别改变飞轮大小和工作阻力的大小，观测机械速度波动变化情况，并与理论计算结果进行比较分析，进而掌握周期性速度波动的调节方法和设计指标，掌握飞轮设计方法及计算飞轮转动惯量。
二、性能特点：
1）配有大小飞轮，可比较不同飞轮质量的调速效果。
2）配有刚度不同的弹簧作为滑块的工作阻力，测试、比较在不同负载状态下机械运转的工作阻力及速度波动。
3）工作机械系统速度可调，以测试、比较不同转速下的速度波动情况及在不同转速下的调速效果。
4）确保组成实验台的各个运动构件有良好的配合间隙，使用寿命长。
三、主要技术参数：
大飞轮1个φ175×28；
小飞轮1个φ145×25；
基圆半径r＝40mm推杆升程h=15；
直流调速电动机1台电压220V；N=125W转速n=1500r/min；
角位移传感器2个；
输出电压/脉冲数：5V/1000P，5V/360P；
软件光盘1张；
外形尺寸:500X600X460mm
