一、产品概述：

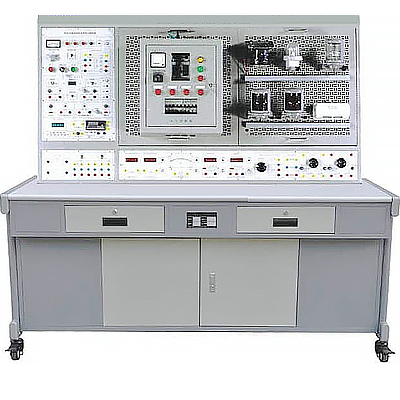

“船舶电工技能实训装置”是根据劳动部和原中国船舶工业总公司联合颁发的“中华人民共和国职业技能鉴定规范（考核大纲）”中对初级船舶电工的技能要求研制的。装置注重对知识点和技能的培训考核，可作为职业院校船舶类相关专业的实训教学设备，也可作为职业鉴定站（所）等相关机构的培训和技能鉴定。
二、产品特点
1.采用实训台和组件相结合的形式，灵活和方便，可完成初、中级要求的全部技能培训和考核
2.电源、仪表、控制器件、控制线路等功能模块结构清晰、功能明确、操作维护方便
3.提供多样式的典型船舶电气线路，学生可自已动手操作，完成典型的电气控制线路的布线、安装与调试，通过训练有效提高学生的动手操作技能与调试分析能力
三、技术性能
1.输入电压：三相四线～380V±10%? 50Hz
2.工作环境温度范围为：-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜3kVA
四、实训台配备
（一）电源控制台
1.交流电源：提供三相～380V、单相～220V固定输出的交流主电源，通过一台变压器隔离提供220V、110V、24V的船舶常用交流控制电源，电源输出具有过流及短路保护功能，带仪表指示。
2.直流电源：提供24V及220V的直流电源，输出具有短路保护功能，带仪表指示。
3.仪表:提供交流电压表、交流电流表，直流电压表、直流电流表、频率表等。
（二）单元电路：提供照明配电设备控制系统、照明灯具及其电路、报警及呼叫控制系统、启动器类控制系统电气线路、锚机和系缆设备电气线路；各元器件分别装在不同的挂板上，结构清晰直观，方便实训。
轮机工程电工实验台,离心风机性能测试实验台
实验目的：
1、了解离心风机性能参数的变化规律、测量方法。
2、熟悉风机性能测定装置的结构与基本原理。
3、测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。
主要配置：
集流器、节流阀门、整流栅、测试风管、毕托管流量及斜管微压计测试组，被测风机及电动机，测力矩重力传感器装置，测转速装置，**信号输入巡检仪显示重力、温度、转速，不锈钢支架及配电箱等。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。
2、离心风机参数：风量2000 m3/h，风压1000 Pa，功率1.5KW。
3、毕托管流量计配斜管微压计测流速：量程-10-700pa。
4、测力矩重力传感器装置，轮辐式称重传感器：量程0-20Kg。
5、实验风道采用304不锈钢材质，分为风口段，实验段，测试段等，之间采用法兰螺母连接，方便拆卸。
6、温度由高精度温度传感器测量，**信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速、功率、转速、扭矩等实验全部测量参数，手动风门调节风量。
7、外形尺寸：3500×500×1200mm，外形为不锈钢可移动支架，带双刹车轮。
