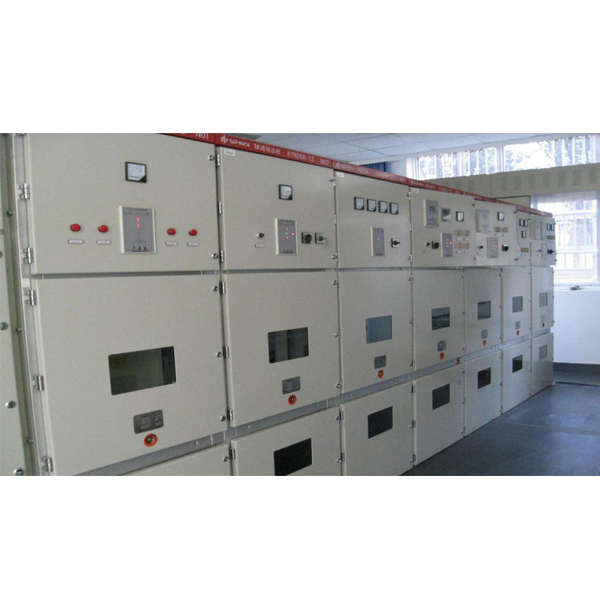

该设备采用高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为**维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

二、技术参数：

外形尺寸：800×1660×2200mm

工作环境：温度0℃～50℃

相对湿度35～85%  海拔＜4000m

三、开关柜的型式：
（1）金属铠装中置式小车开关柜
（2）额定电压：6.3KV
（3）**工作电压：7.2KV
（4）额定频率：50HZ
（5）主母线额定电流：1000A
四、真空断路器：
（1）额定电流 630A
（2）额定开断电流 40KA
（3）断路器分合闸时间：合闸时间<75ms，分闸时间：<50ms

高压配电实训实验台,电动车超级电容示教实训装置

一.产品简介
选用新能源汽车超级电容器组及能量管理系统，可以演示展示系统的结构和控制原理及超级电容器的充放电特性。适用于了解与验证超级电容器组及能量管理系统教学实训实验。
二.功能特点
1.该设备完整展示了超级电容能量管理系统，可以动态模拟超级电容能量管理系统的各种工况下的能量流动方向以及运行状态。
2.面板采用4mm厚铝塑板，面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照系统结构原理图和实物，认识和分析系统的工作原理。
3.安装点火开关、超级电容组，及控制器，电池组，整流桥，DC/DC电路，放电装置等。
4.系统通过CAN总线进行电容电池组管理，全面展示电容电池管理系统的工作特性；
5.通过负载控制装置调节单节电容电池的电压；
6.通过上位机显示单节电容电池电压、温度、总电压、SOC以及每节电容电池电压的均衡状态；
7.通过上位机显示电容电池组总电压、充电及放电电流；
8.统具有自我诊断功能，对系统的异常情况进行报警及显示；
9.以对系统参数进行设定及标定；
