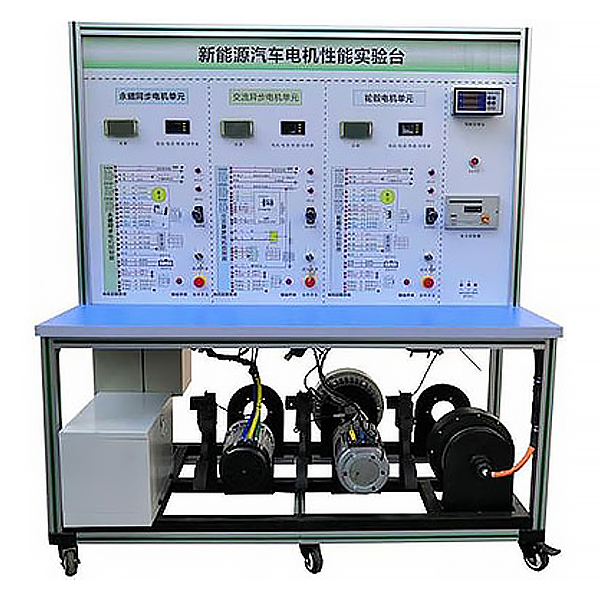

一.产品简介
选用纯电动车驱动电机及控制系统(60V2.2KW永磁同步电机)真实器件制作，展示新能源车驱动电机及控制系统的结构与工作原理，配备电机性能检测系统（数显电压电流表、转速表、扭矩表、功率表、磁粉制动器、测试上位机软件）实现电机的主要性能数据测试。适合于各类院校对驱动电机及控制系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断、电机主要性能数据测试教学需要。
二.产品功能
1.安装纯电动车驱动电机及控制系统真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、加速踏板、电源开关、DC-DC模块、仪表、继电器、电池等模块等，真实可操作运行的纯电动车驱动电机及控制系统，展示系统的结构与原理、动态演示系统工作过程。
2.实现纯电动车驱动电机及控制系统结构及原理的认知，体验驾驶员的意图与电机运转之间的关系，可完成驱动电机及控制系统性能各项检测。
3.配备电机性能检测系统（数显电压电流表、转速表、扭矩表、功率表、磁粉制动器、测试上位机软件）实现电机的主要性能数据测试。电机测试上位机软件可以显示一段时间内电机扭矩，转速，功率的变化曲线，可以直观的显示这几项参数在电机加速，减速过程中的变化情况。
4.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
5.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
6.多功能仪表真实显示系统电流与电压、转速、档位等数据变化。
汽车永磁同步电机性能检测实训装置,机械创意设计实验装置
机械设计课程设计实训平台能完全满足高等院校"机械设计课程设计"教学大纲内容要求，完全实现学生自己动手能力测量、测绘、判断、对比、分析，加深理解，巩固所学专业知识。
一、实验项目
1、齿轮传动方案创新设计与拼装
2、轴承支承组合方案创新设计与拼装
3、齿轮传动中心距的计算、测量与调整
4、齿轮传动间隙的测量与调整
5、零部件结构设计构思与测绘
6、传动比的计算与验证
7、减速器外形构思设计与实现
8、轴承润滑密封方式的构思设计与实现
9、减速器附件的选择、构思设计与拼装
10、减速器典型零件结构设计分析
11、机械设计系列8种减速器外形设计实训与错误分析
12、累计实验项目为101项
