系统功能

plc控制电梯实训模型将、应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。适合于楼宇自动化、等专业的相关实验课程。能满足各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》等多个专业课程的主要实验项目，适合学生进行PLC实验、毕业设计和课程设计。

产品说明及系统功能

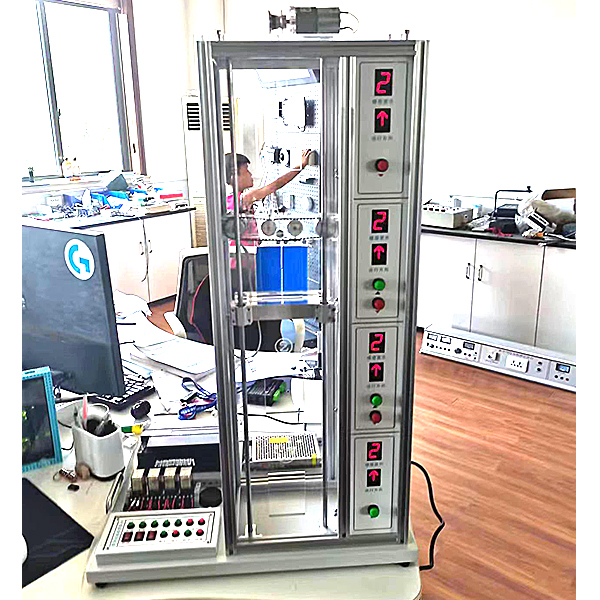

1. 四层电梯实训系统是按照实际电梯结构设计而成，具备实际电梯的几乎 所有的功能；具有实际电梯仿真结构，井道附近安装各楼层的外部呼叫按钮和轿箱状态显示装置。每部电梯都有独立的电气控制系统和轿厢门安全控制系统。

2．模型主体采用**铝合金和**有机玻璃材料制作，结实美观，透明性好，便于观察内部结构及实验动作。排线由多根组成，随轿厢上下自由运动，简洁安全，有条不紊。

3．电梯的模型的楼层数为4层。提供电梯控制的各种功能的检测信号、执行机构和显示器件。检测信号分为外呼信号、平层信号、位置检测信号、轿厢门开启及闭合位置信号等。电梯轿厢可上下运行，轿厢门具有开关和限位等保护功能。每个楼层显示当前轿厢所处的楼层位置、运行方向、外呼按钮信号具有记忆功能，与实际电梯相同。

4．轿厢的升降和厢门的开和关可以独立控制；电梯到某一楼层后，厢门自动实现开门或关门。

5．具备关门防止夹人功能和超重报警功能，防夹开关触动后，门迅速开启，与实际相同。

四层仿真电梯PLC控制实验装置,制冷管路维修基本技能实训装置

一、概述：
本实训设备主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
二、技术性能：
工作电源：单相三线 220V ± 5 ％ 50Hz
外形尺寸： 1200 × 600 × 780mm
制冷剂： F-12
相对湿度： <85%
设备重量： 30Kg
环境温度：－ 10 ℃ ～ 40 ℃
三、实训项目：
1 、管路距离的确定
2 、割管
3 、弯管
4 、扩管
5 、胀管
6 、把管路安装到对应部件的合理位置
7 、完成对冰箱系统的保压
