一、适用范围及原理：
采用氧化沟处理城市污水时，可不设初次沉淀池，悬浮状有机物可在氧化沟中得到好氧稳定，这比设立沉淀池及分离装置的污泥稳定系统要经济。但为防止无机沉渣在氧化沟中积累，原污水应先经格栅及沉砂池预处理。氧化沟构造和工艺流程。本装置是氧化沟的教学实验设备。通过本实验希望达到以下目的：
1． 掌握氧化沟的内部构造；
2．了解氧化沟的水力特性，水力流动情况及工艺特点。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：10L/h、
3、装置外形尺寸：950mm×430mm×430mm
4、工作电源：AC220V±10%、50Hz，单相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，250×350×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

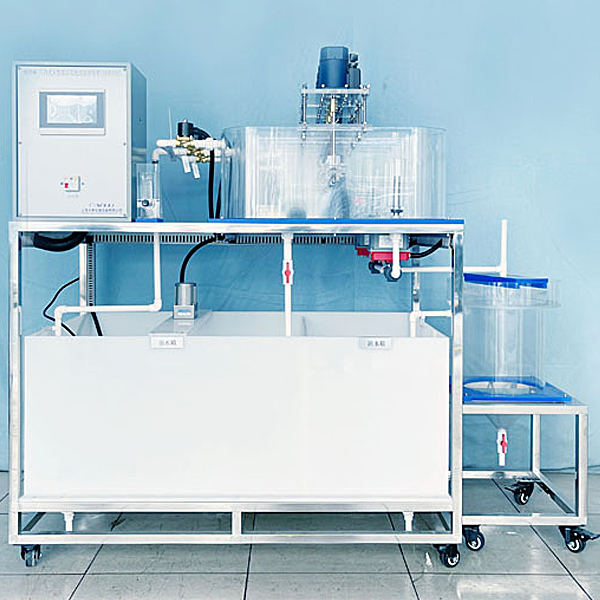

4、单沟氧化沟1套、透明有机玻璃材质、壁厚10mm，600×350×350mm、带曝气装置
5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
6、曝气电机1台、304不锈钢叶轮曝气装置1套；（功率90W、转速2900rpm）、（含调速器1只）、
7、流量测量与调节：转子流量计1只、（6～60L/ h）
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
9、配套UPVC连接管道和阀门（中财品牌）。
氧化沟实验装置,机械设计基础陈列实训台
一、概述：
机械设计基础教学陈列柜是根据教育部高职高专规划教材设计的电化教学设备。演示形象逼真，运行可靠，制作工艺美观，使用本陈列柜可提高教学效果，是一套现代化机械课程教学实验室设备。
二、技术规格：
1、本陈列柜共分十三个单体陈列柜组成，每个柜子均配有触摸屏同步语音解说系统，陈列柜体外形尺寸：1200×530×1900mm（长×宽×高）
2、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示。控制采用液晶触摸屏控制和遥控控制自动运行讲解、可循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
3、柜体采用SPCC冷扎板焊接（或铝木结构）而成，表面采用中温磷化喷塑制作，柜体刚性好。柜内陈列面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外形美观大方，经久耐用。
4、柜顶部装有照明日光灯，柜背设有对开门，有利维护设备和方便维修。柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动，符合人机工程要求。
5、模型材料主要采用铝锭经数控机床加工精制而成，不得采用翻砂工艺粗制模型。模型可运转。
