一、传热过程综合实训装置系统的组成及特点

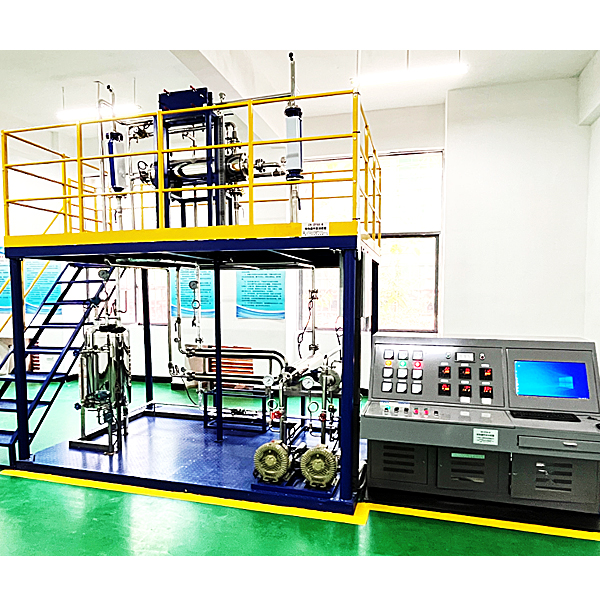

设备主体：对象部分：长×宽×高：3700×2000×3500mm，整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板）
1、系统换热体系有：水蒸汽-空气（双列管换热器）；冷空气-热空气（套管、列管、板式）；水-热空气体系（￠159单列管换热器）。
2、以￠159列管换热器为主体做传热实训，双并行列管换热器结构，操作时可一套为正常操作，一套为故障操作，相互比较，双并行列管换热器也可进行换热器的串/并联操作。要求系统列管换热器壳程内的蒸汽压力及流量调节系统可控。同时系统可自动设置了故障点，实训学生的排障能力（气堵、水堵)。
3、将列管换热器做成可剖解式，不安装在系统上，便以老师对学生讲解换热器的结构，使学生加强对换热器结构的认识了解。
4、温度采用高精度进口贴片式精微Pt100+智能巡检记录仪测量。每一个温度带就地数显变送，流量检测带就地数显变送，计算机进行数据采集、过程控制的基本原理和过程。蒸汽源采用工业标准全自动蒸汽发生器。传热管路采用管道法兰联接,不但密封性能好,而且拆装方便。就地显示检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯接口）。




换热器单元实训装置,西门子1200可编程控制器实验台

一、产品概述

可编程控制器实训装置集可编程逻辑控制器、编程软件、模拟控制实验挂箱、实物等于一体，可直观地进行plc的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。能完成多个电气控制实验。

本实训装置适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特点：

1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

2、采用西门子可编程序控制器，采用模块化设计，可根据不同的需要组成不同的控制系统。

3、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）进行直接通信实验（即进行N：N通信）。

三、技术性能

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、整机功耗：≤1.0 kVA；

4、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的材料。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线

5、外形尺寸：1600mm×730mm×1700mm

四、基本配置

1、电源模块：三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；提供三相相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
