筛板精馏操作单元实实验装置,检测与转换(传感器)技术实训装置

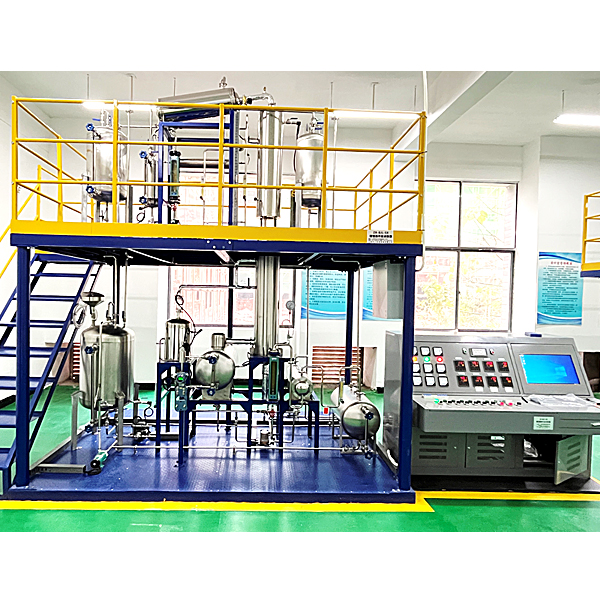

一、实训装置组成及特点
1、设备框架：长*宽*高：约3800*2000*3700mm，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个安装支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框架左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式安装柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。防锈红丹底漆，面漆为工业蓝色。
2、装置运行介质为乙醇-水体系，分析仪器为酒精比重计。
3、筛板精馏塔体：主体不锈钢φ108×100×4mm，不少于10节塔，包含玻璃观测段，筛板精馏塔的玻璃观测段涵盖两块塔板，便以学员充分观测筛板塔的塔板结构及工作状况。
4、机械设备配置：精馏塔体、再沸器、原料罐、成品罐、回流罐、进料预热器，进料温度加热器，塔顶列管换热器，塔底产品冷凝器，附属管道及阀门。
5、动力输送设备：不锈钢离心泵、计量泵、循环泵等。
6、设备设计配套有循环泵，可将产品、塔底残液循环回原料罐混合继续循环使用，减少实验物料及废水排放。
7、检测配置：再沸器温度自动控制，进料流量自动控制，回流罐液位自动控制，塔顶产品流量自动控制，冷凝水流量控制，进料温度自动控制。塔板温度检测，塔压降自动检测，塔釜液位自动检测。塔顶冷凝水联锁再沸器加热；原料液预加热与进料泵联锁；流量检测及压力检测要求；自动检测及就地检测冗余设置。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，信号线，线槽等。


筛板精馏操作单元实实验装置,检测与转换(传感器)技术实训装置

概述:

传感器实验台是上海中人教仪厂**推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。

技术参数:

1、输入电源:AC220V±5%  50±1Hz
2、额定电流:≤5A
3、直流电源:±5V   ±15V
4、稳压系数:±1%
5、电压纹波:≤10mV
6、非线性误差:≤5%
7、测量精度:≤1%
8、功    耗:100VA
9、输出电流:1A
10、相对温度:-5℃～40℃
11、相对湿度:<85%(25℃)
12、实验台规格外形尺寸:1600×750×1100mm

主控台功能:

1、实验台提供四组直流稳压电源:±5V、±15V;±2V～±10V分五挡输出,2～24V可调,具有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,**输出电流0.5A。
3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP～10VP连续可调,**输出电流:0.5A(有效值0.4KHz)。
4、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
