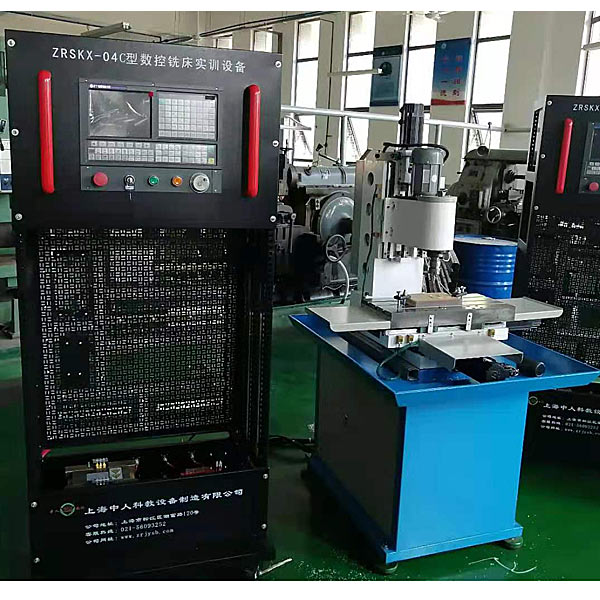

一、产品概述
本系统是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调维修技能实训考核设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、plc控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、车工等工种的考核与鉴定。
二、产品特点
1.产品依据数控机床装调维修工职业及岗位的技能要求，结合数控机床维修技术领域的特点，能让学员在较为真实的环境中进行训练，以锻炼学员的职业能力，提高职业素养。
2.产品结合目前国内数控系统的使用情况，以及数控教学和设备的现状，提供了华中数控系统，符合目前国内数控教学的现状和特点，为数控教学和实操训练提供支撑。
3.以实际工作任务为载体，根据工作任务开展过程中的特点划分实施环节，分系统设计、电气安装与连接、机械装配与调整、机电联调与故障排除、机床精度检测、机床试加工等几个真实工作过程的职业实践活动，再现典型数控机床电气控制及机械传动的学习领域情境，着重培养学员对数控机床的机械装调、电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。
数控铣床装调维修实验装置,齿轮啮合实验装置
该实验仪用于测定渐开线齿轮及其啮合参数，验证“齿轮机构及其设计"一章中的基本内容。是机械原理实验室的基本设备之一
实验项目内容:
1.渐开线直齿圆柱齿轮参数的测定。
2.渐开线齿轮啮合传动演示及其重合度测定。
3.变位齿轮传动类型及啮合参数的测定。
主要技术特点:
1.不但能测单个渐开线齿轮的几何参数，还能测啮合齿轮的啮合参数,如重合度、中心距变动系数等。
2.被测齿轮中包括标准齿轮、正变位齿轮、负变位齿轮;根切齿轮和不根切齿轮;标准压力角(α=20°)齿轮和小压力角(α=15°) 齿轮;正常齿制齿轮和短齿制齿轮。标准齿轮传动、高度变位齿轮传动(等变位)、角度变位齿轮传动(不等变位，即正传动和负传动)。
主要配置及技术参数:
1.待测齿轮6个，m=4mm z=35、16、15、27、23、22 α=20°、 15°;
2.支承台板1个;
3.透明啮合线刻度板4块;
