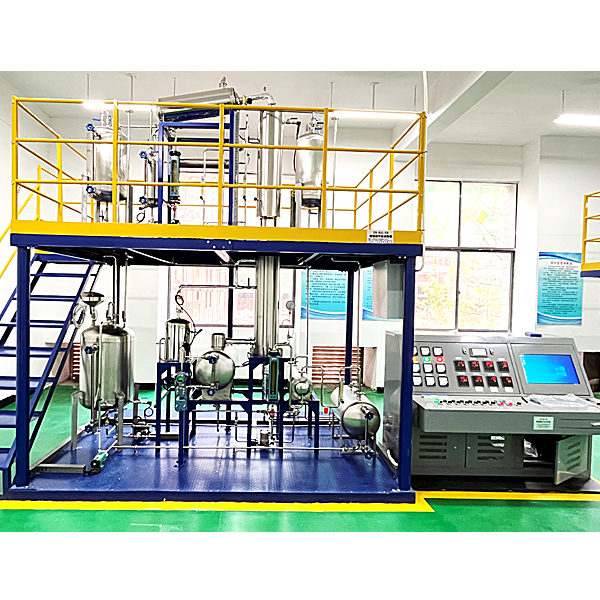

一、实训装置组成及特点
1、设备框架：长*宽*高：约3800*2000*3700mm，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个安装支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框架左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式安装柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。防锈红丹底漆，面漆为工业蓝色。
2、装置运行介质为乙醇-水体系，分析仪器为酒精比重计。
3、筛板精馏塔体：主体不锈钢φ108×100×4mm，不少于10节塔，包含玻璃观测段，筛板精馏塔的玻璃观测段涵盖两块塔板，便以学员充分观测筛板塔的塔板结构及工作状况。
4、机械设备配置：精馏塔体、再沸器、原料罐、成品罐、回流罐、进料预热器，进料温度加热器，塔顶列管换热器，塔底产品冷凝器，附属管道及阀门。
5、动力输送设备：不锈钢离心泵、计量泵、循环泵等。
6、设备设计配套有循环泵，可将产品、塔底残液循环回原料罐混合继续循环使用，减少实验物料及废水排放。
7、检测配置：再沸器温度自动控制，进料流量自动控制，回流罐液位自动控制，塔顶产品流量自动控制，冷凝水流量控制，进料温度自动控制。塔板温度检测，塔压降自动检测，塔釜液位自动检测。塔顶冷凝水联锁再沸器加热；原料液预加热与进料泵联锁；流量检测及压力检测要求；自动检测及就地检测冗余设置。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，信号线，线槽等。
筛板精馏操作单元实训装置,平口钳测绘实训装置
功能：
1、机构组装训练；
2、机构零件尺寸测量训练；
3、机构装配图绘制训练；
4、机构零件图绘制训练；
产品参数
1、产品材质：铝合金精制，采用数控机床精加工并经阳极氧化工艺制作（不接受翻砂粗制工艺），各个零件均需装到铝合金测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配置：
固定钳口、活动钳口、丝杠、 丝杠螺母、标准件。
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
