一、产品简介

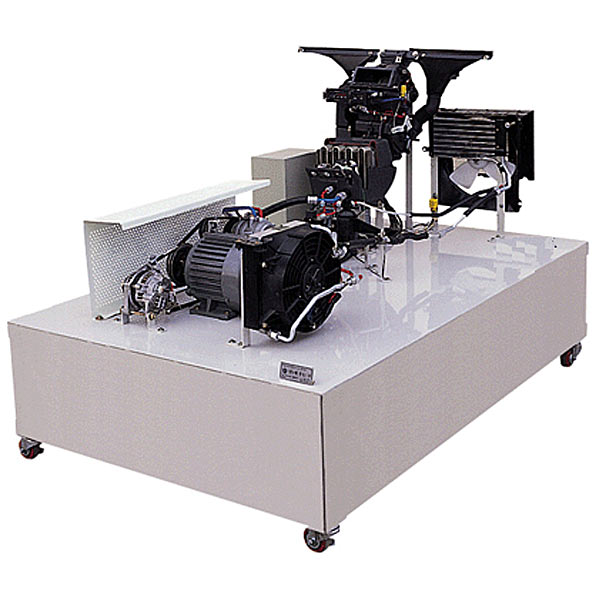

该设备采用 国产轻卡 汽车空调系统为基础，充分展示汽车空调系统的组成结构和工作过程。
设备采用开放式设计，由学员动手进行汽车空调接线、装配、调试实训。
二、功能特点
1.真实可运行的空调全套运行总成（带齐附件），学员动手进行空调接线、装配、调试实训,发动机各工况正常。
2.由三相电机做为动力源，带动空调压缩机工作。
3.附有元器件图标与端子标注号，学员对照附录的电路图、原理图和空调实物，进行空调接线及管路装配。
4.空调装配好、加注制冷剂，操作开关空调可正常运行。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习空调装配与接线、加注制冷剂、检漏等实操工作平台。
7.实训台底座采用钢结构焊接，封闭式的展示柜，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
军用汽车空调实训装置,渐开线齿轮及其啮合参数测定实训装置
该实验仪用于测定渐开线齿轮及其啮合参数，验证“齿轮机构及其设计"一章中的基本内容。是机械原理实验室的基本设备之一
实验项目内容:
1.渐开线直齿圆柱齿轮参数的测定。
2.渐开线齿轮啮合传动演示及其重合度测定。
3.变位齿轮传动类型及啮合参数的测定。
主要技术特点:
1.不但能测单个渐开线齿轮的几何参数，还能测啮合齿轮的啮合参数,如重合度、中心距变动系数等。
2.被测齿轮中包括标准齿轮、正变位齿轮、负变位齿轮;根切齿轮和不根切齿轮;标准压力角(α=20°)齿轮和小压力角(α=15°) 齿轮;正常齿制齿轮和短齿制齿轮。标准齿轮传动、高度变位齿轮传动(等变位)、角度变位齿轮传动(不等变位，即正传动和负传动)。
主要配置及技术参数:
1.待测齿轮6个，m=4mm z=35、16、15、27、23、22 α=20°、 15°;
2.支承台板1个;
3.透明啮合线刻度板4块;
4.游标卡尺1把量程0~200mm ;
5.外形尺寸220x150x75mm。
