一、产品的特点：
实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

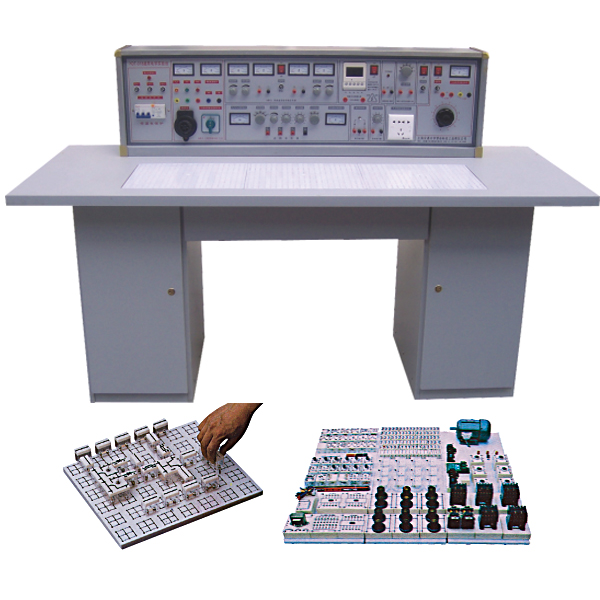

二、实验台及操作桌结构：
|
1．实验台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源输入指标 4．总开关：实验台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源输入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流电压表：指示输出线电压 9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况 10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示 12．O/I开关：三相四线电源输出控制 (提高安全系数) 13．接线座2只：B单元交流低压电源输出 14．电表(2A)：B单元交流电流指示 15．旋钮：B单元3-24V交流低压选择输出 16．开关：C单元双路直流稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调节 18．旋钮：C单元双路Ⅱ路稳流调节 19．接线座2只：C单元Ⅰ路直流稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压、电流指示 22．接线座：D单元直流5V稳压输出 23．电表：D单元电流0.5V输出指示 24．开关1：控制各低压交流电、信号源 25．开关2：控制E单元交直流调压电源 26．电表：E单元交流电压输出指示 |
27．接线座4只：E单元交流、直流输出口 28．旋钮：E单元0～240V电压调节 29．插座：G单元220V输出插座 30．旋钮：音频功率放大器音量调节 31．接线座2只：音频信号输入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调节 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 45．实验桌面尺寸：160×70cm 46．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验 47．储存板：放置元件盒 48．左储存柜：放置储存板（带门锁） 49．抽屉：放置常用工具 50．右储存柜：放置储存板（带门锁） |
数电模电实训装置,轴系机构设计实训装置
一、产品概述
轴系装配工艺实训台是原轴系实验箱的升级换代产品,除能完成原有轴系的轴系组装实验课程外,在配置上增加电机、联轴器,在加工上提高加工精度，使组装好的轴系能够正常运转,同时,在设计上增加一些调整项,要求学生在组装时会调整轴承位和连接位的间隙及位置调整,完全模拟实际装配环境,提高学生动手能力。在实验项目上，增加传动件配合项（齿轮、蜗 轮蜗杆要求配合好），增加简便式负载，认知传动系统增加负载后的系统传动变化。
二、产品功能与性能
轴系装配工艺实训台配备10大类型零部件（支承类、齿轮类、 轴类、轴承类、端盖类、联轴器定位零件类，键联接类、螺纹联接类以及润滑密封件类），可让学生根据轴系简图及工作情况，主选择零部件组成结构不同的轴系。利用该设备可以完成以下实训项目：
1.组件装配（齿轮、轴承、联轴器的装配）
2.部件装配（轴系部件装配）
3.轴系装配工艺性分析：
装配工艺实训的主要内容：确定装配方法、制定装配程序、划分装配工序、按工序确定组、部件装配技术要求、确定装配质量检查方法、确定装配工具、制定工艺文件等。轴系装配工艺性分析，要求学生在分析轴系装配工艺性的基础上提出改进设计方案。
三、实验台结构与工作原理
该实训台由柜体和实训所需零部件组成。学生在柜体平台上根据附录所提供的轴系装配简图，自主进行两平行轴的，圆齿轮传动装配实训。同平面两相交轴的圆锥齿轮装配实训和不同平面的两相交轴的涡轮蜗杆传动装配实训。并对其装配部件上的零件轴向位置，支承座的中心高进行调整，使其达到最佳装配要求。
