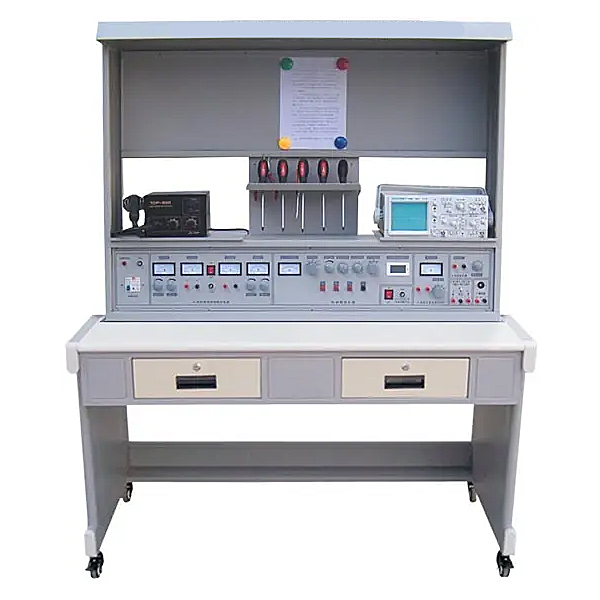

该实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作，既能学会一般电子产品的工艺设计知识，同时通过电子产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。让学生在校期间就有贴近工业现场的实际操作训练，加强学生动手能力，创新能力和运用所学知识能力的培养，达到工程训练目的。

二、特点

1、通用性强：即可通过实训台的编制组成多种产品生产流水线，完成产品的电子工艺实训，也可单台独立作为电子技能实训使用。

2、综合性强：可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。

3、功能齐全：提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。

4、创新性：提供多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发：课程设计、毕业设计、电子竞赛课题，以培养学生的创新能力。

5、配套实训资料丰富：每块所提供的实训板都有元器件清单、装配图、指导书，完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。

三、技术性能

1、输入电源：单相三线220V±10%50Hz。

2、输出电源：

1）直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，**输出电流2A，具有预设式限流保护功能，数字显示电流电压；

2）低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；

3）函数发生器：输出正弦波、三角波、方波、频率范围5Hz-550KHz；频率有表指示；

4）单次脉冲输出：每拔一次开关即可输出一组正负脉冲；

5）音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。

电子技能与生产工艺流水线创新实训装置,恒压过滤单元实训台

一、过滤单元操作操作实训装置系统的组成及特点
1、设备框架：长*宽*高：约3700*1500*3000，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个安装支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框架左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式安装柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。
2、系统由过滤单元操作操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。
3、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。
4、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练，同时可满足化工工艺专业**工、技师、**技师培训大纲的教学及培训要求。
