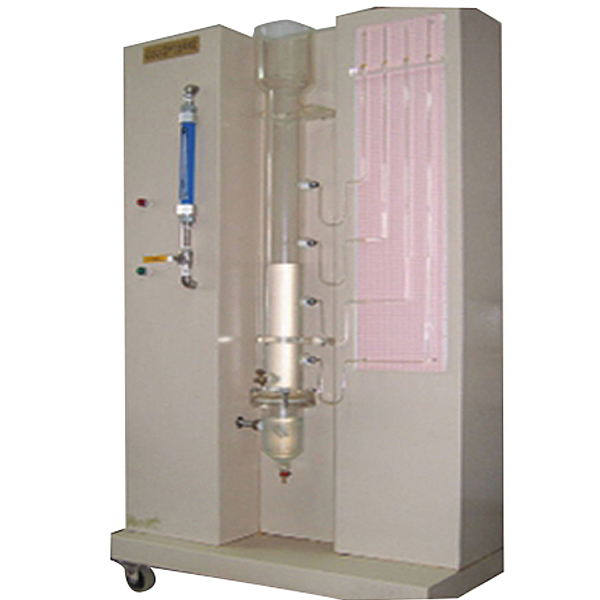

装置功能
1、掌握静压法测定气含率的原理与方法。
2、掌握气液鼓泡反应器的操作方法。
3、了解气液比表面积的确定方法。
主要配置:
有机玻璃反应器、转子流量计、气体分布器、阀门、压差计、空压机、空气缓冲罐、气体调压阀、高品质铝合金型材框架。
公用设施:
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
气：空气来自空压机（自带气源）
实验物料：自来水-空气
技术参数:
1、环境温度：5℃～40℃，配电：220V/500W。
2、反应器：Φ150×1600mm，底部设有圆形气体分布器。透明有机玻璃材质。
3、水泵：流量1m3/h，扬程15m,功率370W。
4、水箱：80L，透明有机玻璃材质。
5、管路：透明，壁厚≥2.0mm，透明可视材质。
6、溶气罐：304不锈钢材质，工作压力0.2-0.3 MPa。
7、转子流量计：液体16-160L/h，气体0.25-2.5m3/h。
8、无油静音空压机：功率750W，排气量36 L/min，工作压力0.7MPa。
9、电器：接触器、开关、漏电保护空气开关。
鼓泡反应器中气泡表面积及气含量测定实训装置,自动变速器拆装与检测实训装置
一、产品简介
设备满足“全国职业院校技能大赛” “汽车自动变速器拆装与检测”项目比赛要求，可对自动变速器进行拆卸与装配技能的实训考核。
二、功能特点
1.材 质：
该设备整体框架采用40×40mm高强度的方钢，四周蒙钢板焊接而成，表面经喷涂工艺处理，台面采用304不锈钢制作。
2.结 构：
该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。
网孔板安装在实训台正前方，配备有专用挂钩，配专用工具，便于挂置自动变速箱元器件与专用工具使用；实训台右侧安装有2T手动压床，用于变速箱轴承拆装作业；实训台正面上部设有抽屉，用于放置专用测量工具，下部为元器件存放柜；实训台左侧设有隐藏式减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配；设置有活动式接油盘。
3.该设备配备大众01M自动变速器总成(带电子阀线束，易于拆装)，并装在专用隐藏式减速翻转翻转架上。
4.实训台底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
5.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
