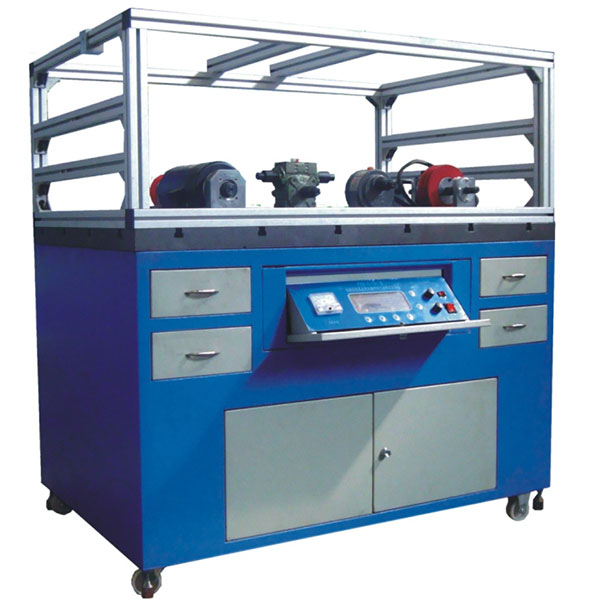

机械系统集成及参数可视化实验装置,二次线路实验装置

一、主要特点
1、可设计和拼装40种以上空间和平面安装的机械传动系统；
2、传动部件模块化设计便于安装；
3、传动部件库种类齐全，可使学生对传动形式较全面的认识；
4、利用检测分析软件可实时检测分析机械系统传动参数，并从其变化规律中对系统的性能、安装状况、运行工况进行分析，并由此对系统设计和安装进行调整；
5、教学软件为学生提供了实验背景说明和实验台介绍，具有多媒体教学功能；
6、可利用分析软件的开放平台，使用者可自行数据处理；
7、模块化设计，提供平面及空间组装平台，备有各种部件库及各种系统组合方案，启迪学生创新思维。
8、配有测力及角、直线位置传感器和专用检测系统，可测试机械系统有关参数；
配有综合性软件(包括机械系统参数及效率实测和可视化设计要点提示，背景资料库等
9、本产品为高等院校教学及研究学习机械设计提供了便捷的实验创新设备；
二、主要实验内容
1、机械传动系统设计及拼装；
实验台提供了平面及空间安装平合，可根据需要设计平面和空间的一级及多级传动系统。
2、机械系统集成设计及拼装(含执行机构)
实验台配有多种负载及运动特点的执行机构，针对性地可设计机械集成系统。
3、机械系统虚拟设计
实验台提供虚拟软件，可模拟设计和拼装机械系统。




机械系统集成及参数可视化实验装置,二次线路实验装置

一、概 述

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而开发的产品，其中电气设备主要包括互感器和开关电器，采用实物，配有与该实物相关的安装接线和运行操作，增强了感性认识，强化了现场应用知识；二次部分主要包括断路器的控制回路与信号回路；中央信号和其他回路等。

本装置适用于发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。

二、实训项目

（一）互感器实训项目

1.电压互感器特性测试

2.电压互感器接线方式

3.电流互感器特性测试

4.电压互感器接线方式

（二）开关电器实训项目

1.塑壳断路器的原理与接线

2.隔离开关的原理与接线

3.负荷开关的原理与接线

4.自动重合闸的原理与接线

（三）二次部分实训项目

1.信号继电器

2.中间继电器

3.冲击继电器

4.闪光继电器

5.断路器的基本控制回路

6.断路器的防“跳跃”闭锁回路
