滚动轴承性能测试分析实验装置,变电所电工系统实训装置

一、 产品概述

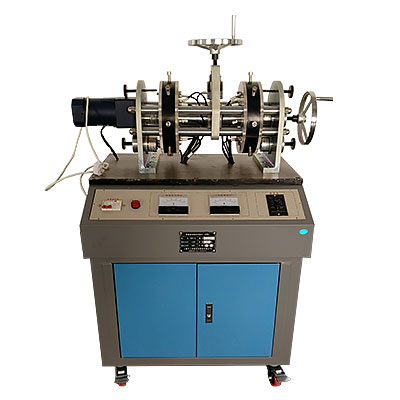

本装置可测量滚动轴承工作时轴承元件上的载荷分布、应力变化规律及进行滚动轴承组合设计实验，测试在总径向载荷和轴向载荷作用下，滚动轴承径向载荷分布及变化情况，特别是轴向载荷对滚动轴承径向载荷分布的影响；并作出载荷分布曲线。使学生更好的掌握滚动轴承的工作情况及相关参数的测量方法，提高滚动轴承的设计能力。适合各大院校机械类专业《机械设计》课程的实验教学需要。
二、 配置及技术性能
1. 实验台
(1)实验桌采用铁质双层亚光密纹喷塑结构，平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。平板外形尺寸：750mm×420mm×40mm。
(2)输入电源：单相三线 AC220V±10%  50Hz
(3)电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
(4)交流减速电机调速器1个：给电机提供可调电源
(5)数据采集器 1套
2. 实验机构
(1)滚动轴承公称直径：D=50mm
(2)滚动轴承跨度：L=300mm
(3)滚动轴承：2种（圆锥滚子轴承）
(4)可移动的滚动轴承座：1对
(5)滚动轴承径向加载装置：1套（作用点位置可在0～130mm内任意调节）




滚动轴承性能测试分析实验装置,变电所电工系统实训装置

一、概 述

--我国大中型企业逐年增多，电力工业迅速发展，电工需求量不断增加，变配电室值班电工紧缺；“变配电室值班电工技能培训考核系统”就是为配合变配电室值班电工考级，依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以35KV变电站为一次系统模型，采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式，实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核鉴定平台。

二、特 点

1.一次系统采用典型、现场常用的真实元件，全力创造专业岗位的真实环境；

2.一次系统接线典型、丰富，可以模拟实现各种要求下的倒闸操作；

3.实训项目齐全，能较好地满足培训考核鉴定要求。

三、技术性能

1.输入电源: 三相五线～380V±10%  50HZ

2.容量:＜5kVA

3.工作环境:温度-10℃～+40℃  相对湿度＜85%(25℃)  海拨＜4000m

四、实训项目

高、低压开关与成套设备的认知与操作

1.10kV高压隔离开关的认知与操作

2.10kV高压真空断路器的认知与操作

3.10kV高压开关柜的认知与操作

4.HD13型低压刀开关的认知与操作

5.DW15型低压万能断路器的认知与操作

6.低压塑壳断路器的认知与操作
