本系列透明电机与变压器教学模型采用与实物相同外形尺寸，内部结构均按相应电机原理结构制作，外壳采用进口透明有机玻璃，采用模具一次成型，透明直观，形象逼真，并能通电演示，真实反应电机的结构及工作原理，是各类院校电机工作原理及结构的讲解及电机拆装、电机检修、电机维修及检测实训室理想的配套设备。
变压器模型是传统教具产品，在多年生产基础上不断改进探索，并参考国外先进工艺技术，采用高精度加工工艺克服了透明有机玻璃具有热塑性、容易变形及机械强度差的特点，全部实现了模具加工、一次成型。使电机模型透明直观、玲珑精致、形象逼真，并且能够通电转动演示。重点突出了“透明、演示”这一特殊的教学要求。在设计产品的--公司注重以理论为依据，以演示为目的。系列电机与变压器模型外形，采用实物同等形状，多种有机彩色配套，内部结构均按有关电机原理制作，极力追求模型的层次性、透视性，正确反映教学原理，力求达到更好的教学目的和效果。

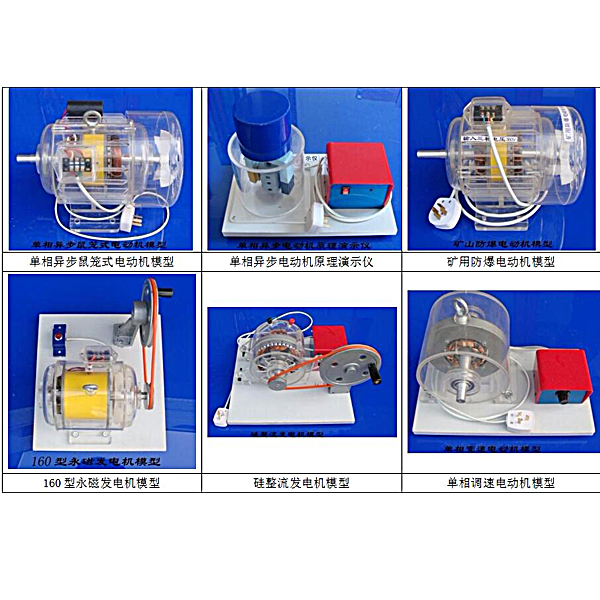

清单及技术参数
| 序号 | 名称 | 规格 | 技术参数 |
| ZRMX-MX1 | 三相绕线式异步电动机模型 | 260×180×220（mm） | 三相绕线异步电动机模型,输入三相低压380V,转速每分钟500转800转 |
| ZRMX-MX2 | 三相鼠笼式电动机模型 | 280×200×230（mm） | 三相异步鼠笼式电动机模型,输入三相电压380V,转速每分钟600转1000转 |
| ZRMX-MX3 | 单相异步鼠笼式电动机模型 | 280×200×230（mm） | 单相异步鼠笼式电动机模型,输入电压单相电压220V,转速每分钟600转--1000转 |
| ZRMX-MX4 | 直流伺服电动机模型 | 350×220×230（mm） | 直流伺服电动机模型,输入直流220V,转速每分钟500转-800转 |
| ZRMX-MX5 | 单相异步电动机原理演示仪 | 350×220×230（mm） | 单相异步电动机原理演示仪,输入单相220V,转速每分8转 |
| ZRMX-MX6 | 三相同步电动机模型 | 220×160×230（mm） | 三相同步电动机模型,输入三相电压380V,转速每分钟500转-800转 |
| ZRMX-MX7 | X165MM三相步进电动机模型 | 320×220×270（mm） | 三相步进电动机模型,输入电源220V,转速每分钟8转 |
| ZRMX-MX8 | 直流发电机模型 | 350×320×260（mm） | 直流发电机模型,输出电压6.3V-3V |
| ZRMX-MX9 | 三相交流发电机模型 | 350×320×260（mm） | 输入交流电压220V，发出电压3V |
| ZRMX-MX10 | 矿用防爆电动机模型 | 280×200×230（mm） | 矿用防爆电动机模型,输入三相电压380V,转速每分钟500转-800转 |
| ZRMX-MX11 | 160型永磁发电机模型 | 350×320×260（mm） | 160型永磁发电机模型,输出6.3V |
| ZRMX-MX12 | 直流电动机模型 | 350×220×250（mm） | 直流电动机模型,输入直流220V,转速每分钟500--800转 |
| ZRMX-MX13 | 三相异步深槽鼠笼式电动机模型 | 260×200×230（mm） | 三相异步深槽鼠笼式电动机模型,输入三相电压 380V,转速每分钟600转-800转 |
| ZRMX-MX14 | 三相异步双槽鼠笼式电动机模型 | 260×200×230（mm） | 三相异步双槽鼠笼式电动机模型,输入三相电压380V,转速每分钟600转-800转 |
| ZRMX-MX15 | 旋转磁场的产生和变速模型 | 230×200×230（mm） | 旋转磁场的产生和变速模型,输入三相电压380V,转速每分钟400转-800转 |
| ZRMX-MX16 | 硅整流发电机模型 | 350×320×260（mm） | 硅整流发电机模型,输入三相电压220V,输出电压3V |
| ZRMX-MX17 | 三相电流和旋转磁场演示仪 | 230×200×260（mm） | 三相电流和和旋转磁场演示仪,输入三相电压380V,转速每分钟600转800转 |
| ZRMX-MX18 | 单相调速电动机模型 | 320×230×230（mm） | 单相调速电动机模型,输入交流200V,转速每分300-500转 |
| ZRMX-MX19 | 转子供电交流同步电动机模型 | 260×200×230（mm） | 转子供电交流同步电动机模型,输入三相低压380V,转速每分钟500转-800转 |
| ZRMX-MX20 | 杯形转子交流服侍电动机模型 | 260×220×230（mm） | 杯形转子交流伺服电动机模型,输入交流220V,转速每分钟500转-800转 |
透明电机与变压器仿真实训台,光催化渗漏液实训装置
一、实验说明：
多相光催化反应引起人们的浓厚兴趣，科学家们对此进行大量的研究，探索该过程的原理，致力提高光催化效率。目前，在多相光催化反应所使用的半导体催化剂中，以其无毒、催化活性高、氧化能力强、稳定性好***为常用。但由于的带隙较宽，能利用的太阳能仅占总太阳光强的大约3％。为了提高对太阳能的利用率，并积极改善催化效率，人们已进行了大量的研究工作，如采取一些表面修饰改性技术，设计研制高效能反应器等。利用半导体光催化作用可有效地降解和消除有害污染物。近年来，半导体多相光催化作为一项新的污染治理技术，日益受到重视。它在废水处理中的应用潜力，已有许多文献报道。大量研究证实，染料、表面活性剂、有机卤化物、农药、油类、氰化物等都能有效地进行光催化反应，脱色、去毒，矿化为无机小分子物质，从而消除对环境的污染。目前，国内外对于光催化的基础理论和实践应用方面的研究工作已有大量报道，--试就近年来光催化反应及其在废水处理中应用的研究进展中。
二、技术指标及参数：
1、环境温度：5℃～40℃ ；
2、处理水量：10～20L/h；
3、曝气池：HRT＝5.6h ；
4、紫外线杀菌灯：Ø 20mm×500mm
5、光催化反应柱： Ø 100mm×700mm；
6、外形总尺寸1000×450×1300 mm
7、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×350×450mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，300×300×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率6W、转速120rpm）、（含调速器1只）
4、光催化反应柱1套、有机玻璃材质、壁厚6mm，Ø100×1000mm；含石英管1只、紫外灯1只、
5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.1（m）功率20W；
6、气泵1台、功率：20 W、**气量：6L/min，
7、臭氧发生器1台：臭氧发生器1台，产气5g/h、空气源、风冷、气量可调节、杀菌效率：>99%；304不锈钢外壳，抗氧化能力强；
8、流量测量与调节：转子流量计1只、（6～60L/ h）
9、流量测量与调节：气体流量计1只、（1～10L/ h）
