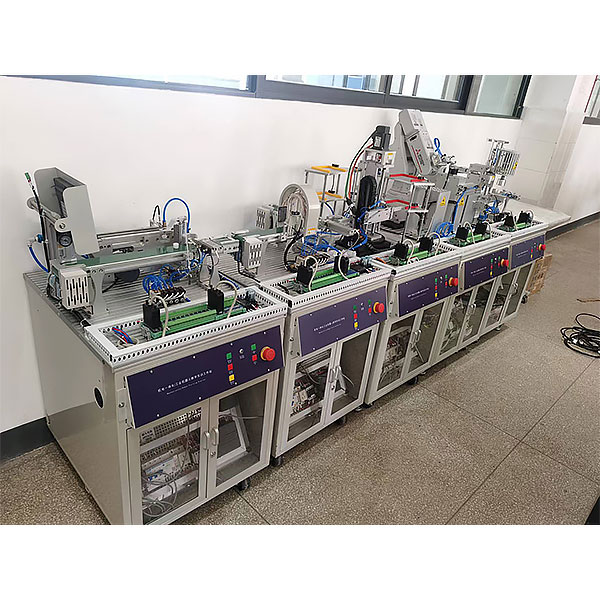

该套系统是基于《国家中长期人才发展规划纲要(2010-2020年)》对经济社会发展重点领域急需紧缺专门人才及创新型科技人才的培养要求，依据国家相关职业工种培养及鉴定标准，结合中国当前制造业的岗位需求，接轨世界技能竞赛（World skills）相关标准及规程开发设计而成。该套系统由“工作站”(Working Station）形式综合体现。

“工作站”可以模块方式自由组合，形成多种模式，操作者不但在实习、工作中培养、训练了机械装调、电气管路连接、程序设计、工业机器人应用、传感器应用、计算机应用、检修排故、触摸屏组态、伺服、步进驱动控制等机电专业技能，同时也体验到职业素养中的社会能力与方法能力。

该设备技术涵盖面广，定位前瞻，是机电一体化专业教学实习、技能鉴定和技能竞赛的**载体。

二、产品结构

每个独立的单元由实训桌、执行机构及挂板构成。每套设备除配独立的单元外，还配装配桌、工具柜、电脑桌等。

实训桌：采用冷轧钢板折弯焊接，表面静电喷塑，实训桌面采用防火、防水、防腐蚀的木质面板。实训桌下方装有四个万向轮和四个可调脚，万向轮移动时用，可调脚固定时用，对于地面不平造成设备放置不稳等情况进行临时调整。实训桌台面是用铝型材拼接而成，方便学生将工件在其上任意位置、不同方向灵活布局安装。

执行机构：采用铝板精加工后组装而成，表面喷砂后阳极氧化，既防腐蚀又美观大方。

挂板：斜装于实训桌正下方，可很方便地取、卸。挂板上装有plc、变频器等电器元件，统一由电缆线及快速插头与实训桌上的执行机构连接。

装配桌：有机械装配桌和电气装配桌各一台。均由台身和台面两大部分组成。台身用方管焊接喷塑后组装连接，台面用高密度中纤板，表面贴压防火板，耐腐蚀、防静电。整个装配桌可随意拆装，方便运输安装。

工具柜：用冷轧钢板折弯焊接，表面静电喷塑。工具柜有多个抽屉，可储藏工具，下面装4个万向轮，可推入工具柜的下方空隙处。

电脑桌：采用冷轧钢板折弯焊接加中纤板台面组装而成。下面装4个万向轮。

单片机、plc可编程设计与控制虚拟仿真软件（提供演示及版权证书）：本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。

1.继电器控制：阅读实验指导书，并进入实验，通过识读电路图，选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中，限位器置于三维机床模型上，可选择盖盖子，部分元器件名称可重命名，然后点击连接线路按钮，将端子对端子进行连线，将机床电路连接成功后，选择接通电源，进行操作，若组件或线路连接错误将弹出提示错误框，可随时进行场景重置。

2.PLC控制：实验同继电器控制，增加PLC控制功能，在连线完成后，通过PLC编码按钮，进入程序编写界面，编写正向与反向2条程序，共有12个梯形图符号，编写完成后，选择提交进行程序验证。验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。

机电一体化综合考核实验台,水解酸化实训台

一、实验目的：
1、加深对本工艺对“印染废水”或其他废水的理解。
2、掌握本工艺运转的性能和测试技术数据，将可靠资料用到生产中去。
3、使运行者能提高理论和实践知识。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：30～50L/ h、
3、装置外形尺寸：600mm×400mm×1500mm、
4、工作电源：AC220V±10%、50Hz，单相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，400×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、水解酸化池1只、透明有机玻璃材质、壁厚10mm，500×350×500mm；（含填料1批）
5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
6、搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
7、流量测量与调节：转子流量计1只、（LZS-15、量程10~100L/h）
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
9、配套UPVC连接管道和阀门（中财品牌）。
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
11、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
