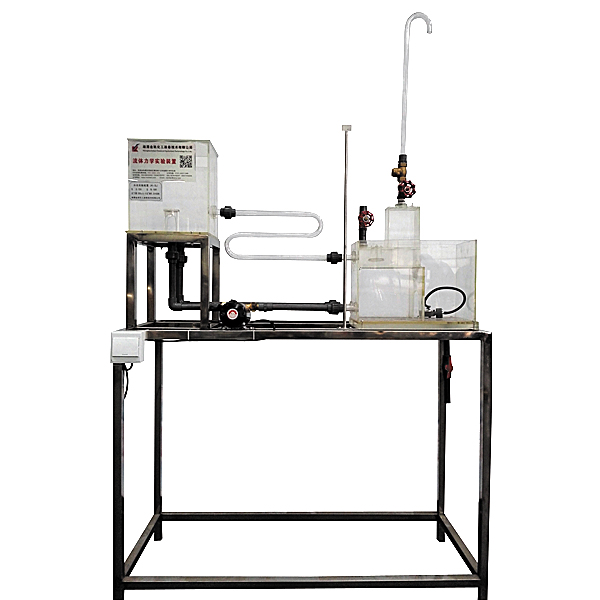

实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、演示水击扬水机、水击波传播（水击能的利用）的工作原理。
3、演示调压筒消减水击压强的工作原理。
主要配置：
水泵、测压表、恒位水箱、集水箱、水击室、压力室、供水管、调压筒、扬水机出水管、阀门、不锈钢框架。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、作用水头：250mm±10 mm，水击升压大于3000mm。
3、调压筒调压作用比：η>60%。
4、压力表：医用精密小量程压力表。
5、扬水机出水管：400mmH20,水击扬水机**扬程：370mm，水击扬水机扬程可达1.5倍作用水头。
6、流量：供水**流量Qmax=300 ml/s；实验管道流量 Qp=0~200 ml/s。
7、恒位水箱、集水箱、供水管、调压筒、扬水机出水管、水击室、压力室均由有机玻璃制成，实验原理构造一目了然。
8、低噪声无锈蚀水泵，扬程：10m，**流量：12L/min，转速：2800r/min，功率：100W。
