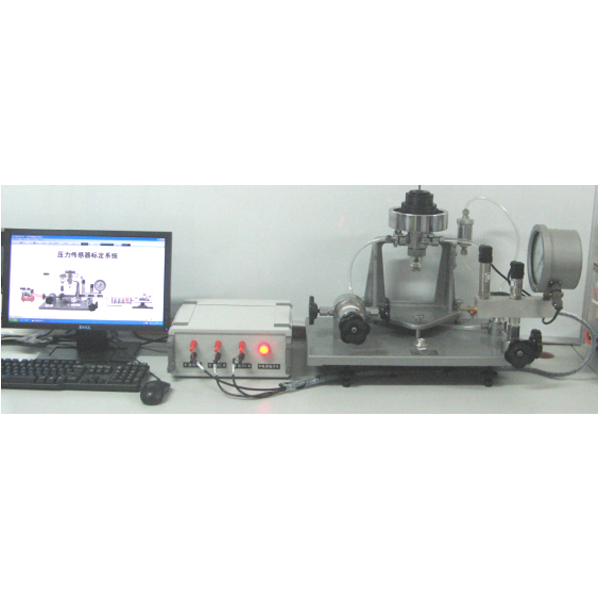

压力测量设备在工程上应用广泛，种类繁多。对压力测量设备的关键部件压力传感器的标定是保证设备精度的***重要环节。--压力传感器标定实验是《热工检测技术》课程教学的重要组成部分，通过该实验能加深学生对自动检测技术理论的理解，使学生更好的学好这门工程基础课，了解传感器动态响应特性的对动压测量的重要性和测量及处理方法。本实验台，用活塞式静压力校验设备同时校验安装在同一压力腔室的工业用远传压力表、压力传感器的静态和动态压力特性；用压力波发生装置产生交变压力信号，用以上几种压力传感器同时测量这一压力信号，测量各压力传感器的动态特性。各压力传感器输出由计算机采集和分析，以加深学生对压力检测技术的理解，提高运用微机对各压力传感器进行静态和动态性能分析的能力。本实验台技术先进，适用于生产厂家的产品质量检验和教学科研的需要。
一、 实验目的
(1) 掌握压力传感器特性校准的方法和设备使用；
(2) 了解不同压力传感器的动态响应特性；
(3) 分析各种压力传感器的动态压力响应特性；
(4) 掌握基本信号处理技术的应用。
二、 依据标准
1、GB/T1526-1989 《信息处理数据流程图、程序流程图、系统流程图、程序网络图、系统资源图的文件编制符号及约定》；
2、GB/T8567-1988 《计算机软件产品开发文件编制指南》；
3、GB50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》；
4、ZB/N04009-88《工业自动化仪表盘通用技术条件》。
压力传感器标定教学实验装置,静水压力实验装置
实验目的：
1、加深压强传递规律的了解。
2、掌握静水压力的传递过程和传递方式，建立静水压力传递的概念。
主要配置：
水泵、供水箱、高低位组合水箱、气压管、供水管、虹吸管、逆止阀、喷嘴、不锈钢支架等组成。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、静音环保型水泵：扬程：10m，额定流量：12L/min，功率：90W。
3、水箱：容积60L，PVC材质。
4、高低位组合水箱：容积30L，透明有机玻璃材质。
5、实验所用的流体-水为全循环使用设计，充分节约水资源。
6、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
7、外形尺寸：1000×500×1800mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
