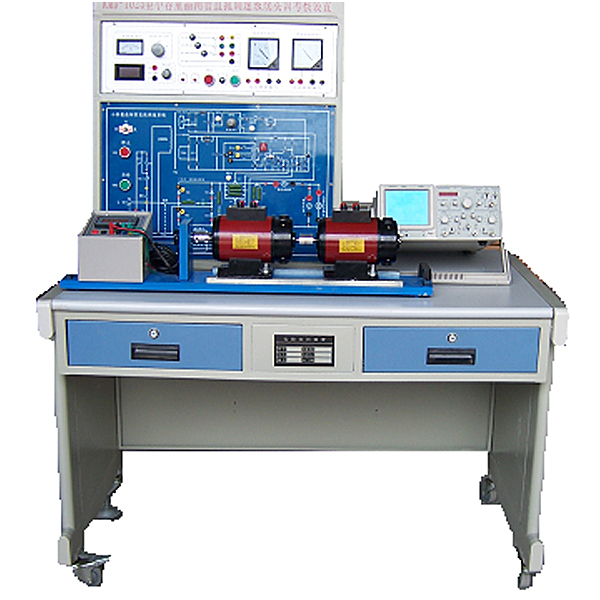

该装置采用通用的小容量晶闸管直流调速电路，主电路为单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节和串联微分校正网络。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。

该装置留有扩展接口、漏电保护及专门的故障设置箱，可自备机组构成单闭环有静差直流调速控制系统，可根据教学、考核的要求随机设置故障点。

二、技术性能

1、输入电源：单相(220V+_10％50Hz)

2、交流电源：单相AC220V50Hz

3、整流输出电压：DC180V

4、最大输出电流：DC2A

5、励磁电压：DC180V

6、调速范围：D=10

7、静差率S小于或等于10%

8、工作环境温度范围-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量小于1.5KVA

三、装置的基本配置

1．DMO1电源控制屏

（1）交流电源：单相～220V电源(具有输出短路保护)。

（2）直流电源：220V/0．5A直流励磁电源，为直流发电机提供励磁电源。

（3）设有隔离变压器一只，为人身安全提供了保障，同时也为示波器观测波形提供了方便。

（3）测量式仪表

晶闸管直流调速实训装置,搅拌器性能测定实训装置

装置功能
1、掌握搅拌功率曲线的测定方法。
2、了解影响搅拌功率的因素及其关联方法。
3、用羧甲基纤维素纳（CMC）水溶液，测定液—液相搅拌功率曲线。
4、用 CMC 水溶液和空气，测定气—液相搅拌功率曲线。
设计参数
空气流量： 0~160 L/h。
搅拌电压：0—200V、转速: 100--500 r/min。
操作压力：常压操作。温度：常温。
公用设施
水：无。
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自压缩机（自带气源）。
实验物料：羧甲基纤维素纳（CMC），外配设备：黏度仪（用户自配）。
主要设备
1、有机玻璃搅拌釜：内径φ285mm，釜内装有四块挡板，搅拌桨采用六叶直叶式涡轮桨，桨下设有圆形气体分布器。
2、搅拌电机：功率: 200W， 转速:0-500 r/min。
3、电压表：AI501 宇电数字显示仪。
4、电流表：AI501 宇电数字显示仪。
5、数字温度计：AI501宇电数字温度显示仪。
6、数字转速表： 0-2000r/min，带调速器。
7、气体流量检测：转子流量计，流量范围 60～600L/h。
8、无油静音空气压缩机：压力控制自启动，功率1.1KW，排气量140L/min，带不锈钢气体分布器。
