一、蒸发单元操作操作实训装置系统的组成及特点

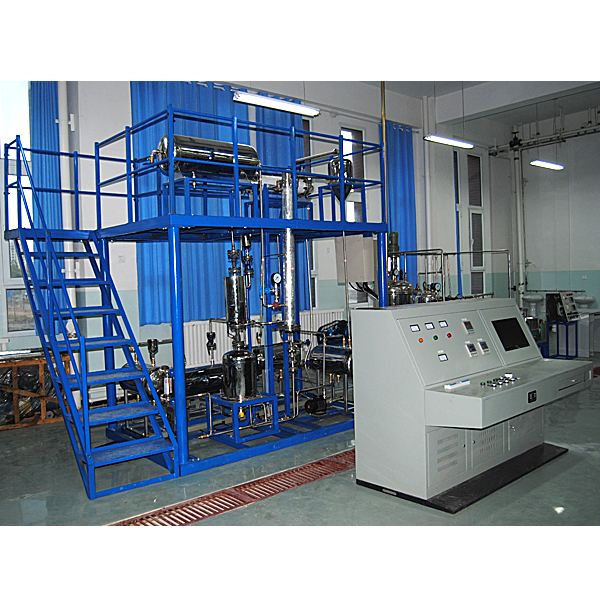

1、框架\楼梯\护栏：框架长×宽×高：约3000×1500×3500mm，楼梯宽度700mm。设备总安装尺寸：3700×1500×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、系统由蒸发单元操作操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。该装置含蒸发、换热岗位生产全流程的培训装置，也是一个完整的现代化工业生产装置。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。
5、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练，同时可满足化工工艺专业高级工、技师、高级技师培训大纲的教学及培训要求。




蒸发单元实训装置,电机检修实训装置

一、概述

本装置是进行单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出 厂检测（包括部分型式试验）的技能实训平台，可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适 用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容，同时 可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术参数

1、输入电压：三相四线制～380V±10% 50Hz

2、工作环境：环境温度范围为-5～＋40℃ 相对温度＜85%25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1500mm，

5、外观：设计合理，美观大方

6、材质：采用钢铁材质，耐磨损，防生锈。

三、装置的配备

1、电源控制屏 控制屏为铁质双层亚光密纹喷塑结构

2、实训桌 实训桌为铝木结构。为了便于绕线和实训室的管理，手摇式电子计数线绕机固定在桌面上。

3、主控功能板

1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。

2）控制屏上有数字式交流电压表一只，通过波段开关切换可以观测相间电网电压。

3）三相可调交流电源，通过 1.5KVA 三相同轴自耦调压器进行调压，可输出三相 0～450V 及单相 0～250V 可调电压。

4）直流电源部分： 220V/0.5A 直流电源一组，还有短路保护功能。 0～250V 可调直流高压电源一组，带有过压保护及短路保护功能。

5）提供直流数字电压表一只：测量范围 0～300V，分 2V、20V、300V 四档，直键开关切换，三位半显示，输入阻抗为 10MΩ，精度为 0.5 级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外测电压。
