脉冲/转盘萃取单元实训装置,电机拆装实训装置

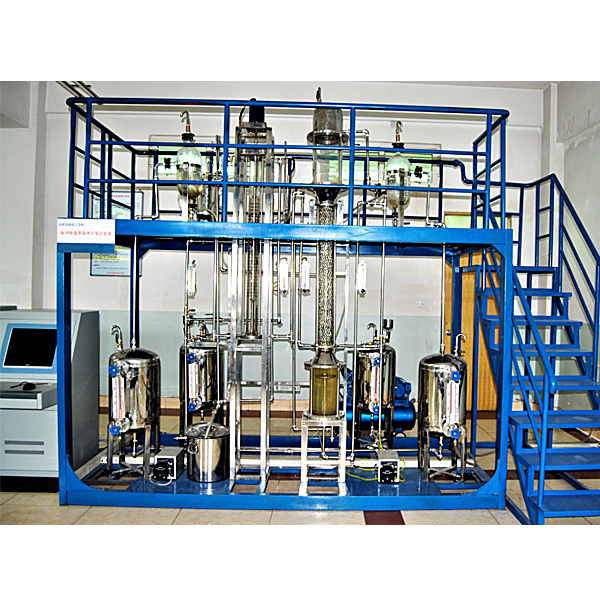

一、脉冲/转盘萃取单元操作实训装置系统的组成及特点
1、框架\楼梯\护栏：框架长×宽×高：约3000×1500×3500mm，楼梯宽度700mm。设备总安装尺寸：3700×1500×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、系统由脉冲/转盘萃取双萃取单元操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。塔节采用优质无机玻璃制作，视觉效果好，脉冲萃取塔塔体：玻璃主体，硬质玻璃φ125×1200mm；上、下扩大段不锈钢φ200×500mm；填料为不锈钢φ16 mm扁环。转盘萃取塔径 ф85×1500mm，不锈钢动/静环。
3、萃取塔萃余分相罐采用特制的高硼硅玻璃可视萃余分相罐，萃余分相现象清晰可见。装置运行介质为煤油—苯甲酸—水物系，萃取轻相物料可循环使用。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。




脉冲/转盘萃取单元实训装置,电机拆装实训装置

电机拆装与维修实训台是为各类院校学生拆装各种电机而设计的，通过对常用多种电机的动手拆装，使学生掌握电机从里到外的构成及各组成器件的认识，根据电机拆装的特点，实训台材质采用全钢结构，坚固耐用。 配置如下：

1、拆装工具一套：拉马1幅、活动扳手1把、橡皮锤头

1只、划线板、压线板1块、弯头剪刀1把、尖嘴钳1把、钢锯1把。

2、1.1KW三相鼠笼电机1台。

3、直流他（并）励电动机1台（100W）

4、钢制拆装桌1张，规格：1500mm×750mm×780mm

5、电烙铁及烙铁架1套

三相异步电机的拆卸方法与步骤

(a)切断电源，拆开电机与电源连接线，并做好与电源线相对应的标记，以免恢复时搞错相序，并把电源线的线头做绝缘处理。
(b)备齐拆卸工具，特别是拉具、套筒等专用工具。
(c)熟悉被拆电机的结构特点及拆装要领。
(d)测量并记录联轴器或皮带轮与轴台间的距离。
(e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。
