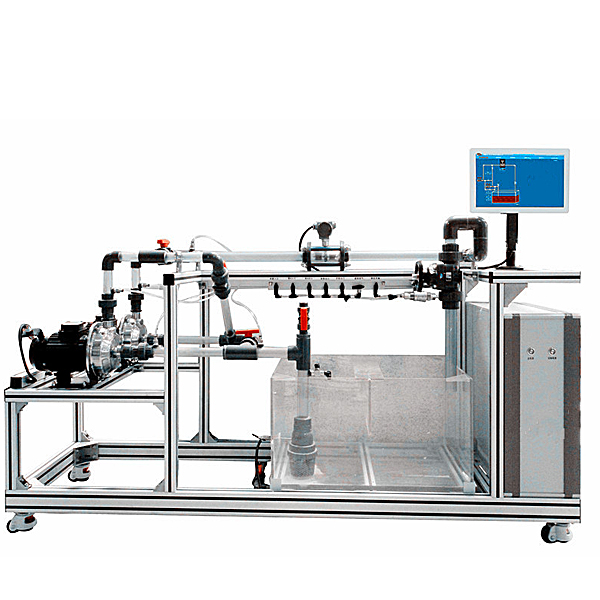

离心泵特性曲线综合实训装置,电工电子电拖三合一实训装置

技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、离心泵采用管道离心泵，额定功率：370W，转速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，扬程：15m，实验范围宽，能明显出现空化汽蚀现象，数量2台。
3、压力表：表盘直径Φ100mm，测量范围0-0.4MPa，精度1.5级。
4、真空表：表盘直径Φ100mm，测量范围-0.1-0MPa，精度1.5级。
5、电动机功率采用数字单相交流功率测量仪表测得。
6、文丘里流量计流量：0～6 m3/h。压差范围：10~150KPa。
7、蓄水箱：容积约70L，304不锈钢材质，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象。
8、实验所用的流体-水为全循环使用设计，充分节约水资源。
9、电控箱，装有开关指示灯、功率表，对其中泵的功率进行显示。
10、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
11、外形尺寸：1650×600×1500mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
12、建筑大楼与智能楼宇电气安装虚拟仿真软件




离心泵特性曲线综合实训装置,电工电子电拖三合一实训装置

一、概述

电工电子电力拖动综合实验系统吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，采用挂箱式结构，简洁明了，布局合理，使用方便灵活。实验仪表全数字化显示、精度高，对实验中所涉及的电 源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置性能优越， 是各大中专院校实验室建设的最佳选择。
　 用途: 适用大中专院校“电工基础”、“电工学”、“数电”、“模电”、“电机学”、 “电机与电力拖动”、“电气控制”、“继电接触控制”等课程的实验教学。并可扩展“可 编程控制器”及“电机变频控制”等实验内容。

仿真实验软件：《电工技能与实训仿真教学系统软件》、《电子技能与实训仿真教学系统软件》

采用3D虚拟仿真技术，用户可以360度无死角观察器件外观细节；采用多媒体演示动画展示各种元器件的结构、功能、工作原理及控制方式；通过具有交互性的模拟仿真动画，进行电路的组装调试和故障排除，实现无实物学习电工设备相关专业所涉及到的常用仪器设备、电气检测以及电机控制的实际操作技能和注意事项。包括但不限于：

（1）实验器材

    利用3D建模，使实训设备上所用到的元器件真实的放映给学生，另学生有个直观的认识。

（2）典型电路

    实训设备相应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上相应的元器件符号，真实电路中就会指示对应的器件，并且在提示窗里出现该元件在电路中的作用

（3）电路原理

    该电路的电路工作原理讲解，利用生动的动画演示，配合上专业的语音讲解使得该教学课件达到一定的深度。枯燥的原理授课变得生动易懂，是老师最有力的教学工具之一。

（4）接线练习

    学生通过半透明的原理图上的提示，按照原理图对电路进行模拟接线，接线的同时系统也有相应的提示。可以训练学生的规范接线和提供对电路的熟悉程度

（5）实验仿真

     学员可以操作空气开关，按钮等元器件来操控相应项目的电路。界面上的接触器、时间继电器等元器件就可以根据操作控制电机的转动。
