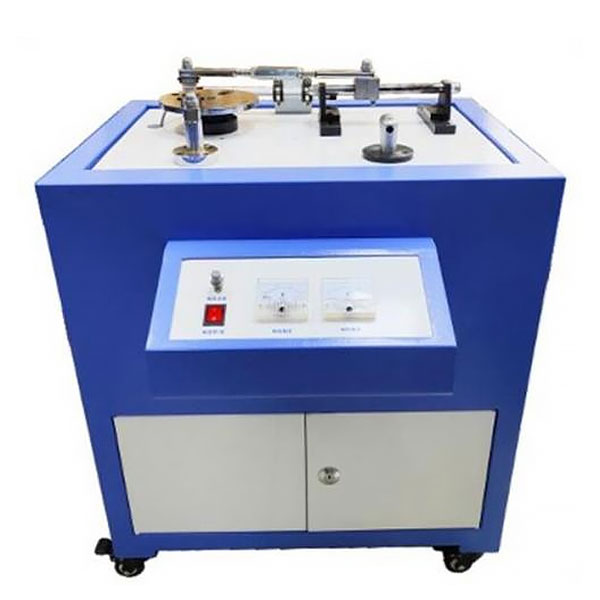

ZRJX-QBCA型
一、主要技术参数
1、电机功率60W，调速范围：0-100rpm.
2、杆长参数：曲柄长50mm、连杆长300mm.
3、传感器参数：直线位移传感器200mm、角位移传感器360p/r
4、外形尺寸：820×510×400，重量：47kg
二、主要性能特点
1、曲柄滑块机构实验装置可进行曲柄滑块机构及牛头刨床机构的简单拼装，并对曲柄及滑块进行动动检测与仿真。
2、所有杆构件长度及滑块偏心距均可进行无级调节。
3、测试系统采用先进的嵌人式单片机系统，测试数据精度高、速度快、稳定。
4、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。
5、实验结果可以文体形式保存，并可在网络上发送及打印、便于网络化实验。
三、主要的实验内容
1、曲柄滑块，牛头刨床机构的实物拼装。
2、曲柄的运动检测，滑块运动仿真及实测对比分析；连杆运动平面上点的运动轨迹分析。
3、机架振动检测及机构平衡实验
曲柄导杆滑块机构动态测试实训装置,中央空调仿真流程实训装置
一、设备概述：中央空调已进入寻常百姓家，越来越多的人选择在中央空调的环境 中生活、工作、娱乐、购物；--经济的发展和人们生活水平的提高；配有中央空调 的楼宇如雨后春笋，呈现在城乡的各个角落；确保中央空调的正常运行，为用户提供 一个健康、舒适、安全、文明的室内环境；针对当前人才相对紧缺，空调运行质量普遍不高的情况，社会上急需一大批行业务熟练，高素质的人才；为解决各大、中专院校培养人才而缺乏中央空调教学实验设备这一难题，本公司投入巨资，由专业工程师**开发成功了适用教学的中央空调实验设备。
设备简介、
中央空调实验室设备显著特点:
1、采用全透明材料，模具一次成型，直观性强，有助于教学。
2、 整体设计合理、外型美观、仿真、体积小。
3、制冷系统和制热系统均设有多级保护措施，确保设备运行安全可靠。
4、制冷系统采用全铜材料，效率好，使用寿命长。
5、功能全面，即可制冷又可制热，且具有模拟演示系统，及所有的故障设置。
6、具有微机通讯接口，便于远程控制实验设备的工作状态及采集多项相关数据。
各主要部件特点及工作原理:
1、压缩机：系统采用全封闭活塞式压缩机，正常工作温度仅为0℃，安全可靠，结构紧凑，噪音低、密封性好，制冷剂为R22。
2、蒸发器：制冷系统采用透明水箱式蒸发器，易于观察，一目了然，蒸发器组浸于水中，制剂在管内蒸发，水在水泵的作用上在水箱内流动，以增强制冷效果。
3、冷凝器：制冷系统采用螺旋管式冷凝器，这是一种较新型的热交换设备，用两条平行的铜卷制而成，是具有两个螺旋通道的螺旋体。中间的螺旋体是冷却水通道，外部的螺旋体是高压制冷剂的通道。
4、喷淋式冷却塔：该设备的冷凝方式采用逆流式冷却塔，模具一次成形，全透明结构，吸风机装在塔的顶部，结构完全仿真、直观；冷却塔采用吸风式强迫通风，塔内填有填充物，以提高冷却效果；从冷凝器出来的温水由冷却水泵送入塔顶后，由布水器的喷嘴旋转向下喷淋。
5、锅炉：锅炉是中央空调制热系统的核心元件，采用英格莱电热管使水与电完全隔离，具有超温保护、防干烧保护、超压保护，确保人机安全；采用进口聚氨发泡保温技术，保温性能好。
