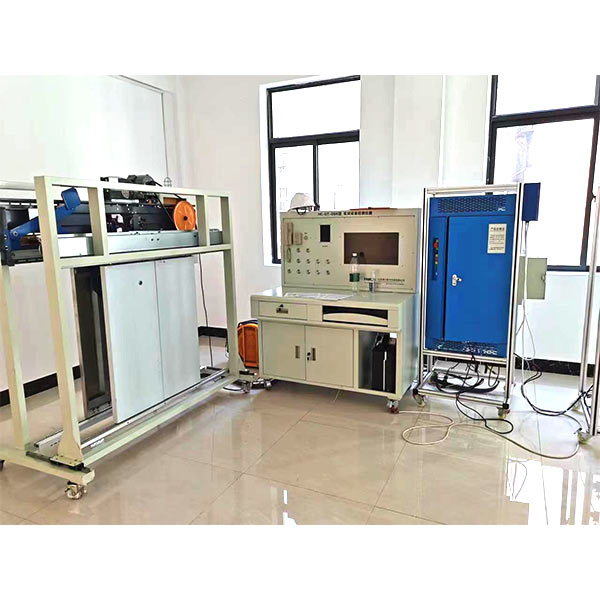

电梯故障排查检测仿真实训装置,智能制造PLC高级应用实验装置

1.1.控制柜主要技术参数
(1) 电梯控制柜需为真实的电梯控制柜；
(2) 工作电源：三相五线 AC380V±7% 或单相AC220V±4%；
(3) 控制方式：一体化控制器；
(4) 额定功率： 5.5KW。
1.2．曳引机主要技术参数
(1) 曳引机为真实的电梯用曳引机；
(2) 曳引机需取得符合国家标准GB 7588-2003《电梯制造与安装安全规范》要求的“特种设备型式试验合格证”，供货时供业主查验；
(3) 额定电压：AC380V±7% 或 AC220V±4%；
(4) 曳引装置：国内行业主流应用的永磁同步曳引机或异步有齿轮曳引机；
(5) 额定功率：不大于7.5KW；
(6) 额定载重：不大于800Kg；
(7) 额定速度：不大于1.0m/s。
1.3．电梯检测调试装置主要技术参数
(1) 供电电压：AC380V±7% 或 AC220V±4%。
(2) 轿内楼层显示采用7寸多媒体液晶。
(3) 控制装置采用默纳克一体机。
(4) 可通过指示灯显示曳引机运转方向。
(5) 采用真实的电梯轿厢内选按钮和楼层召唤按钮。
(7) 检测对象：国内行业主流应用的一体化控制器（参考品牌：默纳克、新时达、蓝光）




电梯故障排查检测仿真实训装置,智能制造PLC高级应用实验装置

一、 产品概述

本装置是根据人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。

二、 研发背景

1. 本装置是根据人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。

2. 工业迅速发展处理器要求不断提高，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时满足需要实验室建设重复会导致浪费资金和实验室空间。

3. 一个产品需要多种加工工艺，导致工业现场设备错纵复杂，一个主机不能完成所有工作，需要多个站点进行相互配合完成。

4. 不同层次的考核需要不同设备，不能有机的进行结合，有些实训完成后无法进行考量检查学生的接受程度。

三、 产品特色

1. 实训建设理念为一次性建设，本设备采用通用型宽展口，所有主机的I/O口都可通过扩展口引出，可以用于插接式训练，也可进行线接式实操训练；还设有两块可拆卸的网孔板可对不同层次的学生进行考核。

2. 在主机选型方面由小型FX3U系列plc到中型FX5U系列PLC再到大型Q系列PLC，全面覆盖了三菱常用PLC类型，主机可以通过并口连接到实训区进行实训，可从基础小型PLC开始学起，再到中型PIC,**到大型PLC，由简到繁的学习理念让学生容易接受，学习起来更加得心应手。

3. 采用模块组合式结构，含开关量、模拟量、变频调速、触摸屏、通信模块等，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学。

4. 项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制。

5. 仿真实训教学：通过虚拟环境实时显示PLC运行状态，模拟工业现场控制，可以进行编程训练、程序编写测试等功能。

6. 模块化网络系统：网络结构主要由三菱主机Q03UDV、FX5U-32MT、FX3U-32MT构成，根据工业中三菱PLC应用历程构建了一个工业网络，网络通讯涉及CCLINK通讯、三菱变频器专用协议，主从站通讯、以太网通等多层网络通讯。
