水源热泵性能测试实验台,电子技能与生产工艺流水线创新实训台

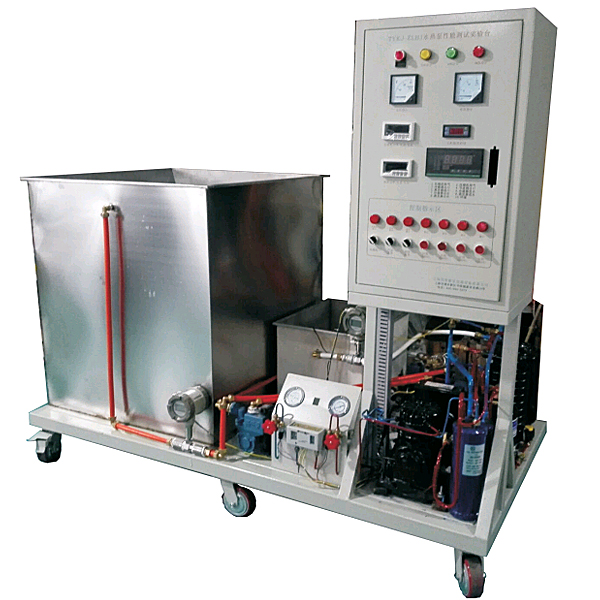

教学实验用－水热泵性能测试实验台系统采用134a或R22为制冷剂，本系统能获得适宜的冷凝温度和蒸发温度，能提高制冷系统的性能。
一、能够完成以下实验功能：
1、单级制冷压缩机的性能测定
1)能测定制冷机压缩机的进排气温度压力、冷量、热量、压缩功等。
2)能对运行参数进行调节系统；
2、可进行几种实际因素对循环性能影响实验；
3、可进行系统变工况特性实验；
4、预留接口，可扩展为制冷剂传热特性实验。
5、可扩展为热泵性能实验台。
二、系统实验台达到的技术指标：
1、制冷量可在3kW－8kW范围选择。
2、系统冷却水系统进出口水温为30/35℃，冷冻水系统进出口水温为12/7℃。
3、空调工况下能效比为3.0+ 10%
三、设备结构
1、制冷系统：
1）压缩机：2P。
2）油分离器：填料式，内置网状钢丝，拦截滞留从压缩机携带出来的润滑油。
3）储液罐：起稳定制冷剂流量作用，并可以用来存储液态制冷剂。
4）冷凝器和蒸发器：都为套管式，制冷剂在管间流动，水在内管流动。
5）干燥过滤器：干燥作用，防止膨胀阀堵塞。
6）热力膨胀阀：通过蒸发器出口气态制冷剂过热度控制膨胀阀开度，电子式。




水源热泵性能测试实验台,电子技能与生产工艺流水线创新实训台

一、概述：

该实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作，既能学会一般电子产品的工艺设计知识，同时通过电子产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。让学生在校期间就有贴近工业现场的实际操作训练，加强学生动手能力，创新能力和运用所学知识能力的培养，达到工程训练目的。

二、特点

1、通用性强：即可通过实训台的编制组成多种产品生产流水线，完成产品的电子工艺实训，也可单台独立作为电子技能实训使用。

2、综合性强：可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。

3、功能齐全：提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。

4、创新性：提供多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发：课程设计、毕业设计、电子竞赛课题，以培养学生的创新能力。

5、配套实训资料丰富：每块所提供的实训板都有元器件清单、装配图、指导书，完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。

三、技术性能

1、输入电源：单相三线220V±10%50Hz。

2、输出电源：

1）直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，**输出电流2A，具有预设式限流保护功能，数字显示电流电压；

2）低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；

3）函数发生器：输出正弦波、三角波、方波、频率范围5Hz-550KHz；频率有表指示；

4）单次脉冲输出：每拔一次开关即可输出一组正负脉冲；

5）音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。

3、工作环境：温度-10℃～+40℃

4、装置容量：＜500VA

5、外形尺寸：1200mm×750mm×2000mm
