一、实验目的：
给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。机械反应斜板沉淀池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和斜板沉淀池内部构造的实验装置。希望达到以下目的：
1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；
2、掌握机械反应池和斜板沉淀池水流方向和操作使用方法，观察絮体生成和沉淀的状况。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、絮凝水量：0.84L/h
3、絮凝时间：10min
4、搅拌浆线速度 0.2～0.5m/s（可调）、
5、装置外形总尺寸：长×宽×高=1170mm×300mm×600mm
6、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，300×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

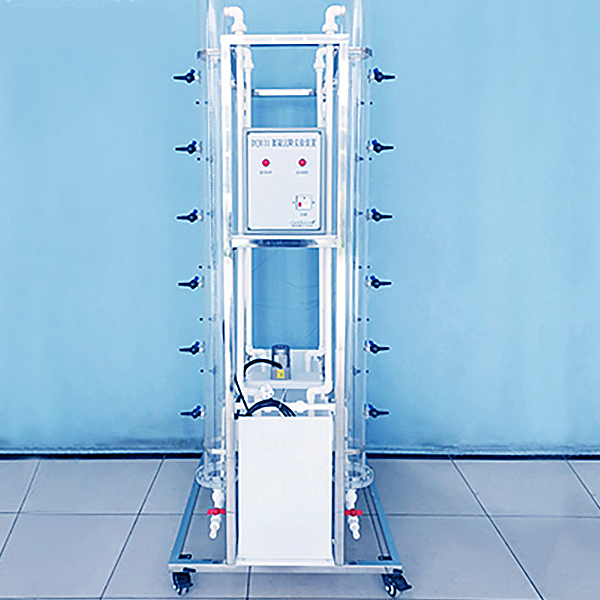

4、絮凝塔1套、透明有机玻璃材质、壁厚8mm，Ø 200×700mm；（含304不锈钢搅拌器1套）、
5、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；
6、流量测量与调节：转子流量计1只、（0.1～1m3/h）
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
