一、实验目的：

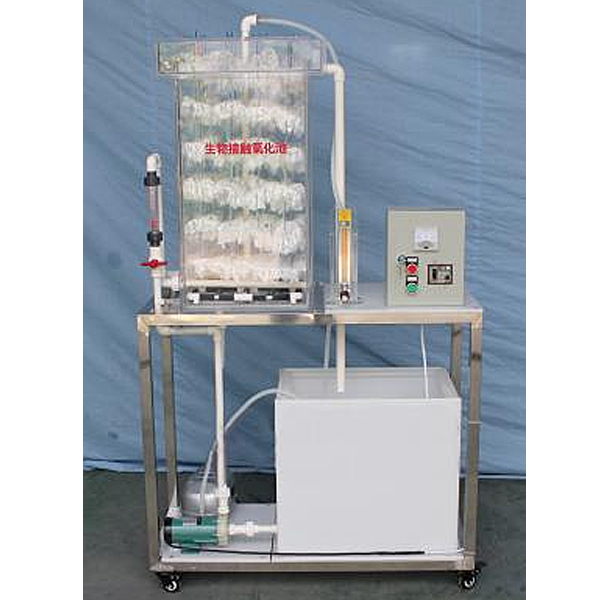

生物接触氧化是生物膜法的一种主要设施，又称为淹没曝气式生物滤池。池内设置填料，填料淹没在废水中，池底放置曝气装置，空气来自气泵。本装置是生物接触氧化塔的展览和教学演示设备。通过本实验希望达到以下目的：
1、了解接触氧化塔的内部构造；
2、掌握接触氧化塔的启动方法，观察到微生物生长情况，能看到气泡、水流、生物膜的状态；
3、就某种污水利用该装置进行动态实验，以确定污水的可生化性和工艺参数。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：10～20L/h
3、设计进、出水水质：
进水BOD5 160～300mg/L 出水20～40 mg/L
进水CODCY 300～500 mg/L 出水28～60 mg/L
进水SS 80～160 mg/L 出水8～15 mg/L
进水pH 6～9 出水6～9
4、氧化塔尺寸：Φ200mm×2000mm、
5、装置外形总尺寸：600mm×400mm×2200mm
6、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护




圆形接触氧化塔实验台,电路原理学习实验装置

该电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足电工原理、电路分析等课程实验教学的需要。有电路原理基本电路。

 系统组成
（1）电源输入：AC220V±10% ，50HZ

电源输出：固定输出±l2V/0.5A，±5V/0.5A；可调输出0V～±l2V/0.5A， 均有短路过载保护，自动恢复功能。

电流输出：0～l00mA.

（2）函数信号发生器
    波形：正弦波、方波、三角波
    频率范围：0HZ～100KHZ，分四档连续可调
    幅值：方波、正弦波、三角波 （峰-峰值：0～10V）
 （3）1只数字电压表，分0～2V、0～30V二档；

1只数字电流表，分0～2mA、0～200mA二档，精度为0.5级；

可同时满足多 个测试点电压、电流的动态监测。
 （4）器件库：有l～2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18只、三极管二只、6.3V指示灯1只、运放4组。

器件库主要是帮助学生自已设计实验电路，提高学生的动手能力、设计能力，为开放性实验提供平台。
