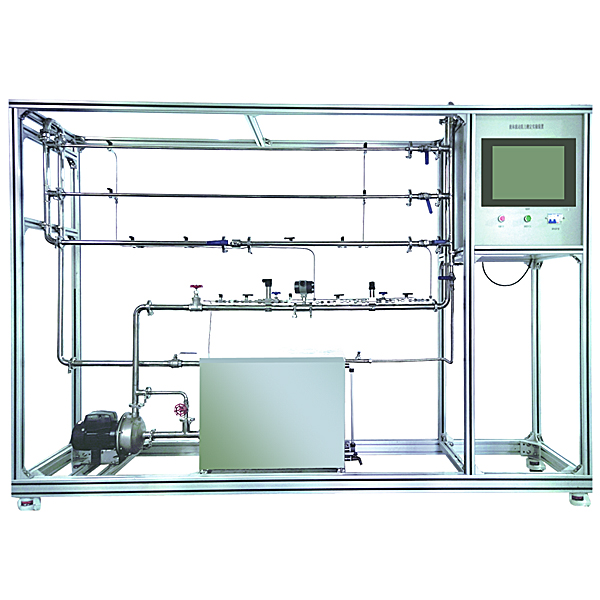

流体流动阻力实训装置,起重机电路实训装置

装置特点
1、实验装置数据稳定，重现性好，能给实验者较明确的流体阻力概念。
2、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
3、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
4、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
5、管路取压采用工业标准均压环方式，取压稳定、准确；采用差压传感器测量，工艺美观，操作方便。
6、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
7、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。
3、测定湍流状态下流体流经阀门时的局部阻力系数。
4、采用四点测压法精确测定局部阻力。
5、全触摸集成化控制，高稳定数据传输，硬件加密。
设计参数
流体阻力：
光滑管：雷诺数：0.80～6.0×104，液体流量：0.5~10 m3/h ，压差范围：10~100KPa。常温、常压操作。
粗糙管：雷诺数：0.60～6.0×104，液体流量：0.5~10 m3/h，压差范围：20~150KPa。常温、常压操作。
阀门局部阻力：雷诺数1.35～6.0×104，液体流量：0.5~10 m3/h，压差范围：10~200KPa。常温、常压操作。




流体流动阻力实训装置,起重机电路实训装置

1、基本要求

桥式起重机电气技能实训装置（半实物）增加了20/5T桥式起重机仿真半实物模型，通过接口把起重机电气部分和实物模型连接起来，将起重机的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1.20/5T型桥式起重机半实物仿真模型是参照实际20/5T 型桥式起重机的功能，并按一定尺寸比例缩小而设计的；

2.本套装置电气部分的操作，能实现20/5T型桥式起重机各种运动，它包括：副钩上下控制、主钩上下控制、小车前后控制及大车的左右运动控制；

3.起重机电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4.通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

5.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

4、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对镗床的故障排除；

5．设置故障点，作为维修电工的技能考核装置；

5、故障设置：

1．起重机主钩不能启动；

2．副钩不能启动；

3．小车不能动作；

4．大车不能动作；

5．小车运动失去限位保护；

6．大车运动失去限位保护；
