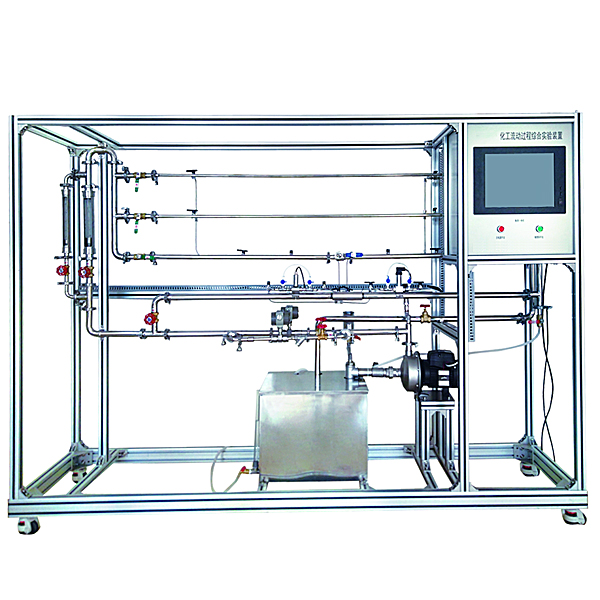

综合流体力学实训装置,材料分拣实训装置

装置特点
1、实验装置数据稳定，重现性好，能给实验者较明确的流体阻力概念。
2、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
3、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
4、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运，体现了整个装置的工艺完美性。
6、管路取压采用工业标准均压环方式，取压稳定、准确；采用差压传感器测量，工艺美观，操作方便。
7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
8、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。；
2、测定突缩管局部阻力系数ζ与Re的关系；
3、测定阀门局部阻力系数ζ与Re的关系；
4、测定孔板流量计的流量系数C0，了解孔板流量计的原理和特性；
5、测定文丘里流量计的流量系数CV，了解文丘里流量计的原理和特性；
6、测定单级离心泵在固定转速下的性能曲线；
7、测定高阻和低阻管路性能曲线；




综合流体力学实训装置,材料分拣实训装置

概述

本实验设备应包含气动控制、电机传动、电磁铁控制、位置控制、传感器检测等教学内容，是实际工业现场生产设备的微缩装置。系统应基于多种传感器的检测，实现对不同材质、不同颜色物体的分拣。采用全开放式布局，锻炼操作者系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。
二、特点
1.设备装置由底板、实训桌（型材结构）、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成，物料传送部分由电机和同步传送带组成。
2.电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。
3.通过传感器信号采集，plc编程，对交流电机、电磁阀、进行开关量控制、置控制、时序逻辑控制，实现对传送带上的物料进行定位、辨识、分类。
三、技术参数
1.输入电源：单相三线~220V±10% 50Hz
2.气源：0.2Mpa~0.55Mpa
3.工作环境：温度-10℃~+40℃相对湿度≤85%（25℃）海拔<4000m
4.实训装置容量：<0.5KW
四、装置组成
1.设备装置结构有型材底板结构
2.气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关、气泵组成
3.物料传送部分由单相交流电机及减速器和同步带组成
4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成
