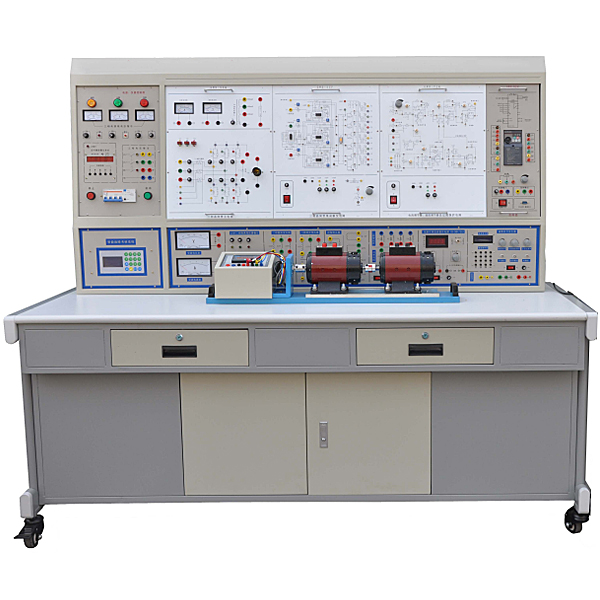

“电力拖动运动控制系统实验装置”依据高等院校**统编教材《电力电子技术》(第五版)(西安交通大学***兆安编著)、《电力拖动自动控制系统》（第三版）(上海大学陈伯时编著)等实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，精心研制而成。在同类产品中结构合理、功能完善、可靠性好、性价比高。

二、特点

1、综合性强：本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。

2、适应性强：能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合，装置采用积木式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、整套性强：从专用电源、电机及其它实验部件到实验连接专用导线配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配套。

4、直观性强各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

5、科学性强：装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外还可结合实际开设设计性实验。

6、开放性强：控制屏供电采用三相隔离变压器隔离，并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用安全可靠；控制屏还设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，所有这些均为开放性实验室，创造了条件。

电力拖动运动控制系统实训装置,循环式空调过程实训装置

实验目的：
可对空气进行加热，加湿，冷却和干燥等空气调节过程的实验，空气品质处理有：表冷器，淋水式两种。
主要配置：
塑料、有机玻璃风道；孔板流量计，差压传感器，整流板，加热器，不锈钢加湿器，喷淋器，表冷器，低噪音轴流风机，温度测试系统，湿度测试系统，压缩机，冷凝器，钛包蒸发器，储液罐、铜手阀，不锈钢加湿水箱，防腐水泵，转子流量计，16路**信号输入巡检仪显示温度、湿度、风差压，电控制箱，不锈钢支架。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率5.0KW。
2、温度：10～25℃、压力：0～15MPa、湿度：10～40RH%、流量：0～1000L/h 。
3、压缩机：制冷量 950Kcal/n，制冷剂 R12，制热量 3.0KW。
4、蒸发器换热面积：15m2，换热器换热面积：15m2。
5、蒸发器水箱：尺寸 650×400×450mm，304不锈钢材质。
6、低噪音轴流风机：流量2000m3/h，功率370W。
7、水泵参数：流量：30L/min ，扬程：20m，功率：370W。流量计范围40-400L/h。
8、温度由高精度温度传感器测量，**信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速、功率等实验全部测量参数，手动风门调节风量。
9、外形尺寸：2800×600×1900mm，外形为不锈钢可移动支架，带双刹车轮。
10、单片机、plc可编程设计与控制虚拟仿真软件：
本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。
