一、产品简介
该设备采用 汽车电动后视镜系统实物为基础，充分展示汽车电动后视镜系统的组成结构和工作过程。
适用于学校对汽车电动后视镜系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电动后视镜系统，充分展示汽车电动后视镜系统的组成结构。
2.操纵电动后视镜开关，真实演示汽车电动后视镜系统的工作过程。

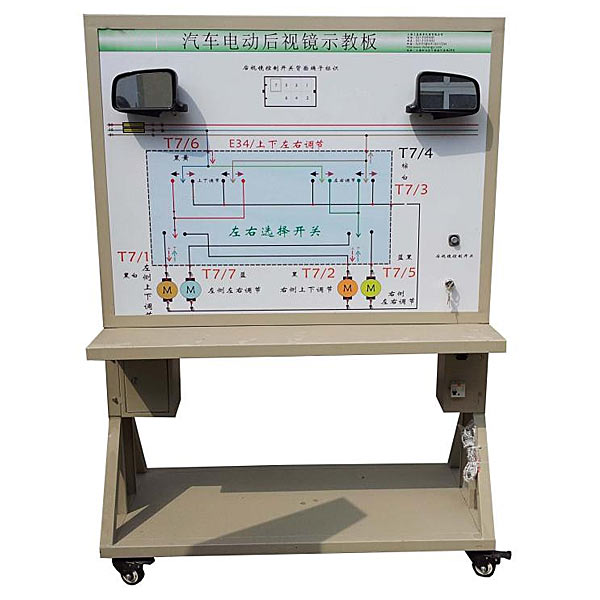

3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车电动后视镜系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车电动后视镜系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
电动后视镜系统实训装置,机械创新设计实训装置
主要技术特点:
1.该实验装置有多种基本的传动机构，如直齿圆柱齿轮机构、蜗杆蜗轮机构、螺旋齿轮机构、直齿圆锥齿轮机构、凸轮机构、曲柄滑块机构、曲柄摇杆机构、棘轮机构,以及带传动、链传动、滑键配合等，组成插齿机床的传动系统，形成互相协调配合的范成运动、切削运动、进给运动、让刀运动，共五条传动路线，是学习机械传动系统的理想实例。
2.教师机可插制蜡制毛坯的直齿圆柱齿轮，全程约8分钟，可供学生观察插齿全过程、各条传动路线运转情况及特点、范成法加工渐开线齿廓的成形过程。
3.所有传动机构都裸露可视，便于学生观察。
4.该机用途较广，除用于机械基础综合课程设计实验平台外，教师机还可用于渐开线齿廓切制原理实验，学生机可用作机械传动装置装拆实验、机械参数测定实验、机械传动性能对比实验等。
实验项目内容:
1.机械基础综合课程设计(分11个项目)
(1)教学插齿机的反求设计:
(2)凸轮机构的运动分析;
(3)平面连杆机构的运动分析; .
(4)齿轮传动装置设计:
(5)蜗杆传动装置设计;
(6)切削运动传动装置设计;
(7)刀具回转运动传动装置设计;
(8)工件回转运动传动装置设计;
(9)进给运动传动装置设计;
(10)让刀运动传动装置设计;
(11)结构变异创新设计。
