一、产品简介

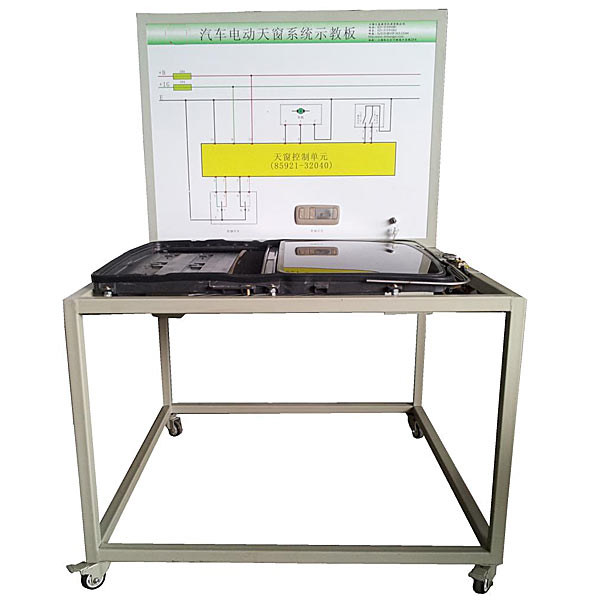

该设备采用 汽车电动天窗系统实物为基础，充分展示汽车电动天窗系统的组成结构和工作过程。
适用于学校对汽车电动天窗系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电动天窗系统，充分展示汽车电动天窗系统的组成结构。
2.操纵电动天窗开关，真实演示汽车电动天窗系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车电动天窗系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车电动天窗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
智能天窗系统实验装置,凸轮机构运动与测试分析实训装置
概述
在现代《机械原理》教学中，越来越注重对学生进行理论与实践相结合的教学方式，注重培养学生的动手能力和创新意识，注重培养学生对现代虚拟设计和现代测试手段的灵活运动能力。凸轮机构是机械中的常用机构，--现代工业的发展，机械自动化和半自动化得日益普及，凸轮机构得到了更广泛的应用。
功能及特点
（1）凸轮运动精密测量实验台具有凸轮廓线手动测试和自动测试功能。通过实验了解凸轮廓线的测试方法。
（2）具有凸轮轮廓曲线反求计算功能,根据凸轮轮廓的检测数据和测量获的凸轮机构基本尺寸，利用计算机反求从动件的位移、类速度和类加速度的数值函数变化规律。
（3）利用计算机对凸轮机构从动件的运动参数进行采集、处理，做出实测的从动件运动规律实测曲线， 并通过计算机对该机构的运动进行数模仿真，做出相应的从动件运动规律理论曲线，从而深入了 解不同规律的盘形凸轮和圆柱凸轮机构的运动特点。
（4）通过凸轮机构运动参数曲线实测结果和理论仿真曲线的对比，比较两者之间的差异，分析误差原因。
（5）通过计算机对凸轮机构结构参数进行优化设计，对凸轮机构的运动进行仿真和测试分析，从而实现计算机辅助设计与计算机仿真和测试分析有效的结合，实现理论与实际的紧密结合，培养学生的实践动手能力和创新意识。
子模块A、采用3D虚拟仿真技术,采用AVI影视播放方式，界面生动美观、易学易用，可以提高学生学习的兴趣，加深学生对知识的理解和运用。通过三维拆卸装配视频动画，生动地展示了变速箱、离合器蜗杆传动机构、齿轮减速器、间歇回转工作台、冲床机构、动力源、送料机构等模块的拆卸和装配过程。可实现以下功能：钳工装配技术的基本知识及介绍，钳工装配技术主要组成器件的结构及工作原理，变速箱的虚拟拆装、三维动画视频讲解演示，离合器蜗杆传动机构的虚拟拆装、三维动画视频讲解演示，齿轮减速器的虚拟拆装、三维动画视频讲解演示，间歇回转工作台的虚拟拆装、三维动画视频讲解演示，冲床机构的虚拟拆装、三维动画视频讲解演示，动力源的虚拟拆装、三维动画视频讲解演示，送料机构的虚拟拆装、三维动画视频讲解演示。
