一、实验目的：

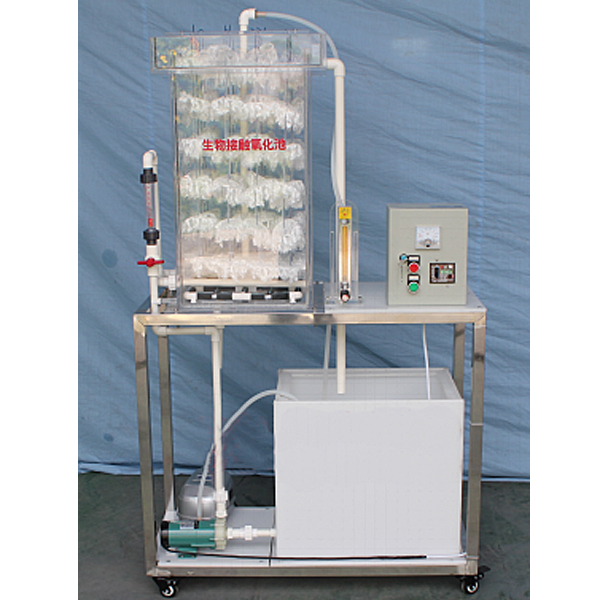

生物接触氧化是生物膜法的一种主要设施，又称为淹没曝气式生物滤池。池内设置填料，填料淹没在废水中，池底放置曝气装置，空气来自气泵。本装置是生物接触氧化塔的展览和教学演示设备。通过本实验希望达到以下目的：
1、了解接触氧化塔的内部构造；
2、掌握接触氧化塔的启动方法，观察到微生物生长情况，能看到气泡、水流、生物膜的状态；
3、就某种污水利用该装置进行动态实验，以确定污水的可生化性和工艺参数。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：10～20L/h
3、设计进、出水水质：
进水BOD5 160～300mg/L 出水20～40 mg/L
进水CODCY 300～500 mg/L 出水28～60 mg/L
进水SS 80～160 mg/L 出水8～15 mg/L
进水pH 6～9 出水6～9
4、池体尺寸：长350mm 宽350mm 高650mm
5、装置外形总尺寸：850mm×500mm×1300mm
6、工作电源：AC220V±10%、50Hz，单相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，300×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、接触氧化池1套1套、透明有机玻璃材质、壁厚10mm，350×350×600mm；（含半软性填料1批、微孔曝气管1套）、
5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
