一、产品简介
设备满足“全国职业院校技能大赛” “汽车自动变速器拆装与检测”项目比赛要求，可对自动变速器进行拆卸与装配技能的实训考核。
二、功能特点
1.材 质：
该设备整体框架采用40×40mm高强度的方钢，四周蒙钢板焊接而成，表面经喷涂工艺处理，台面采用304不锈钢制作。
2.结 构：

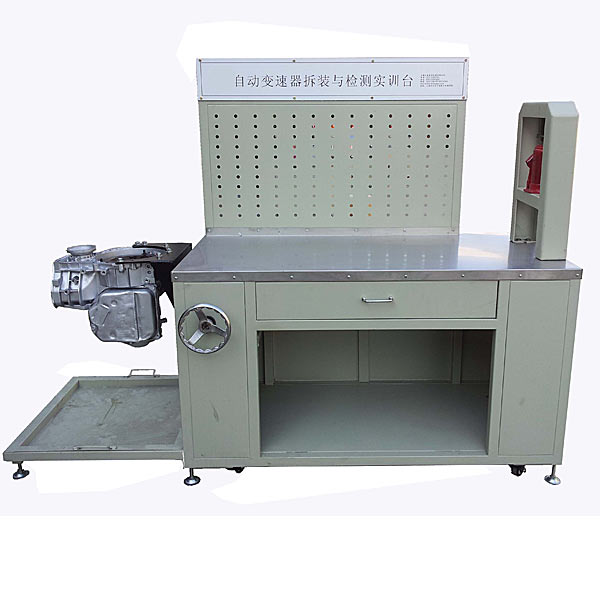

该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。
网孔板安装在实训台正前方，配备有专用挂钩，配专用工具，便于挂置自动变速箱元器件与专用工具使用；实训台右侧安装有2T手动压床，用于变速箱轴承拆装作业；实训台正面上部设有抽屉，用于放置专用测量工具，下部为元器件存放柜；实训台左侧设有隐藏式减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配；设置有活动式接油盘。
3.该设备配备大众01M自动变速器总成(带电子阀线束，易于拆装)，并装在专用隐藏式减速翻转翻转架上。
4.实训台底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
5.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
自动变速器拆装与检测实验台,机械基础实验台
概述：
创意组合机械系统装配训练综合实验台以全新的机械基础创新、教学、实验、培训新理念，运用模块化、人机工程学设计理论，高精度制造技术制造而成。配有多媒体模拟实验教学软件，是学习者巩固机械基础理论和培训掌握机械安装、调试、测量的实际操作技能的必备实验设备（大学本科、专科适用）。
一、实验目的和意义
1)通过实验将枯燥的机械概念通过实体的运行得到直观体现。使学习者获得学习的兴趣和理论概念的巩固。
2)通过实验使学习者建立起清晰的机械装配、安装调整及同轴度、平行度等形位公差的概念。
3)通过实验获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械传动性能影响的实际能力。
4)通过实验使学习者学会和掌握机械工卡量具的使用和获得长度测量、角度测量等尺寸与形位公差测量的相关知识。
5)该设备可供6-8个学生双面操作，零件存放有序，便于实验和管理。
二、实验内容
实验（教程）一、机械传动系统的组成
实验1：机械系统辩识；
实验2：执行安全开关的锁定（关闭）/解锁（开启）操作；
实验３：用水平仪测定表面的方位；
实验４：装配和对准电机
实验（教程）二、链联接的安装与测量
实验1：测量键和键槽的实际尺寸；
实验2：根据所给键槽制作平键；
实验3：用键装配轴和轮毂；
实验4：使用带式制动器测量轴的力矩。
