一、产品简介
设备满足“全国职业院校技能大赛” “汽车自动变速器拆装与检测”项目比赛要求，可对自动变速器进行拆卸与装配技能的实训考核。
二、功能特点
1.材 质：
该设备整体框架采用40×40mm高强度的方钢，四周蒙钢板焊接而成，表面经喷涂工艺处理，台面采用304不锈钢制作。
2.结 构：

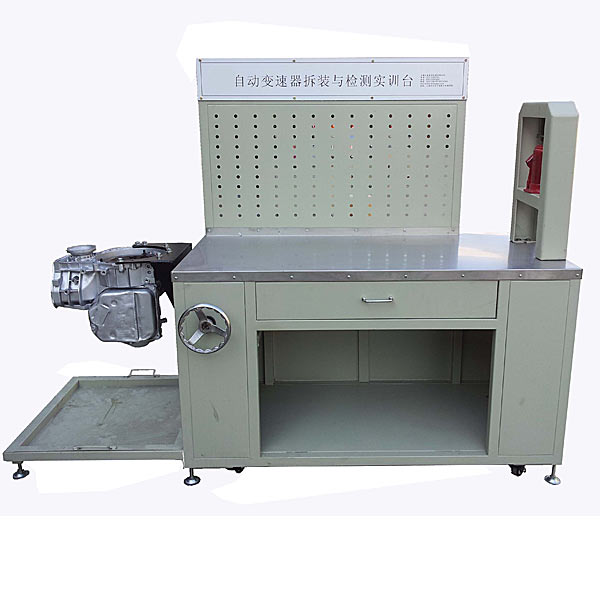

该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。
网孔板安装在实训台正前方，配备有专用挂钩，配专用工具，便于挂置自动变速箱元器件与专用工具使用；实训台右侧安装有2T手动压床，用于变速箱轴承拆装作业；实训台正面上部设有抽屉，用于放置专用测量工具，下部为元器件存放柜；实训台左侧设有隐藏式减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配；设置有活动式接油盘。
3.该设备配备大众01M自动变速器总成(带电子阀线束，易于拆装)，并装在专用隐藏式减速翻转翻转架上。
4.实训台底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
5.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
变速器拆装实训装置,链、万向节测试实训装置
一、实验内容
１. 链传动多边形效应实验
（１）主从动链轮齿数不一样时，链传动的瞬时传动比波动测试及理论计算
（２）主从动链轮齿数一样时，链传动的瞬时传动比恒定测试及理论计算
2. 万向节传动实验
（１）单万向节传动比波动测试及理论计算
（２）双万向节传动比恒定测试调节
二、主要技术参数
１.电机功率：90Ｗ
２.电机转速：0~250转/分
３.链轮齿数；11
４.大链轮齿数：15
三、 性能特点
（１）从动链轮可更换，可测试比较主从动链轮齿数不一样时和齿数一样时的瞬时传动比变化情况。
（２）实验台配置了单万向节和双万向节，可测试比较两种万向节的瞬时传动比变化情况。
（３）万向节支座可平移和摆动0~45°角度，可测试比较各种角度情况下的瞬时传动比的变化情况。
（4）虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
