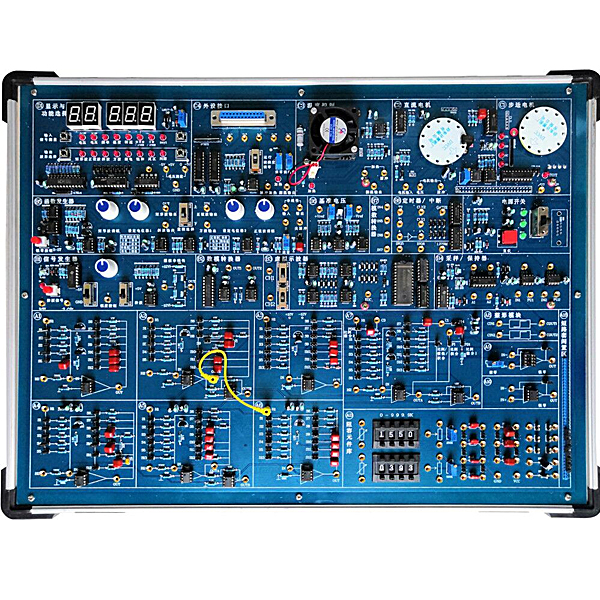

一、系统组成
1、电源：输入单相三线～220V±10% 50Hz。输出直流±5V/2A、±12V/0.5A 电源，均有接反和短路保护功能。
2、核心系统：采用8088微处理器，方便计算机控制技术软件编程；RS232总线接口与上位机通讯（可以USB接口通信），含有上位机总清复位和人工总清复位电路， 含有自动锁零和人工锁零功能。
3、函数发生器：实验机自带信号测量和信号显示模块
可测量信号电压（-5V～+5V）、频率、温度、转速等参数。
4、阶跃信号发生器：由手控阶跃发生（0/+5v、-5v/+5v），幅度控制（电位器），非线性输出组。
5、函数信号发生器：能输出正弦波、斜波、方波、矩型波、继电特性、饱和特性、死区特性和间隙特性，有开关切换，同时有数码管显示波形相关信息。正弦波信号频率范围0.1HZ~2HZ和0.8HZ~50HZ两档,分辨率是0.1HZ和1HZ,其他波形频率范围是0.1HZ~250HZ,分辨率是0.1HZ。波形信号的幅值范围-6V~+6V，幅值分辨率是0.1V,失真度不大于0.5%。阻抗不大于50Ω。
6、运算模拟单元：提供8个OP07基本运放模拟单元（实验用），每单元的输入回路有6组0.5%精度电阻、或 5%精度电容，反馈回路有7组0.5%精度电阻、或5%精度电容，和1个运算放大器组成。另有扩展运放模拟单元，其一可调零放大器，构成比例环节、惯性环节、积分环节、比例微分环节，PID环节和典型的二阶、三阶系统等；其二校正网络库，可构成各种校正环节；其三是2组整形模块。
7、提供阻容元件库：250K、500K电位器，2组0-999.9K直读式可变电阻，多组电容。
8、1组D/A输出:电压0～5V 或–5V～+5V。
9、4路A/D输入:其中有2个通道为0～+5v电压输入，2个通道为-5v～+5v电压输入。
10、2组采样保持器及单稳单元电路。
11、提供精密基准电压+Vref和-Vref。
12、定时和中断单元：2组定时计数器和2路中断源。
自动控制与计算机控制实训装置,轮系创意组合及参数分析实训装置
一、概述
轮系效率测试实验台按照现代机械原理和结构理论设计的一种多功能模块化实验台，以提高学生创新思维能力、观察分析和动手能力为目的、本实验台采用了组合式结构，由机构部分、电控部分、测试软件组成，可实现对定轴、行星、差动、周转轮系四种轮系输入、输出的扭矩、转速进行实时测量，传动比的测算以及效率的测定。
二、主要特点
1、将实验台的运动构件最大限度的一件多用，实现了一台可相当于四台用的目的，节约了实验场地和资源。
2、本软件专门为测试轮系的传动比和效率而设计的，具有界面优清晰、简洁、易使用等特点。窗体的菜单包括：文件、实 验内容、帮助。
三、实验内容
1、了解和熟练掌握轮系的各种类型及其基本组成结构，正确熟练组装各种轮系；
2、深刻理解和掌握各种轮系传动比的计算方法，尤其是周转轮系中各构件的相对运动原理及传动比的计算方法。
3、各种轮系的效率的测定。
四、主要技术参数
1、直流电机：功率：750W,调整范围：0-500r/min.
2、直流电机：功率：750W,调整范围：0-1400r/min.
3、压力传感器：5kg/个：25kg/个
4、角位移传感器：输出电压/脉冲数5V./360P
5、磁粉制动器：量程为25Nm
6、外形尺寸：1100x700x900mm
