实验目的：
1、加深压强传递规律的了解。
2、掌握静水压力的传递过程和传递方式，建立静水压力传递的概念。

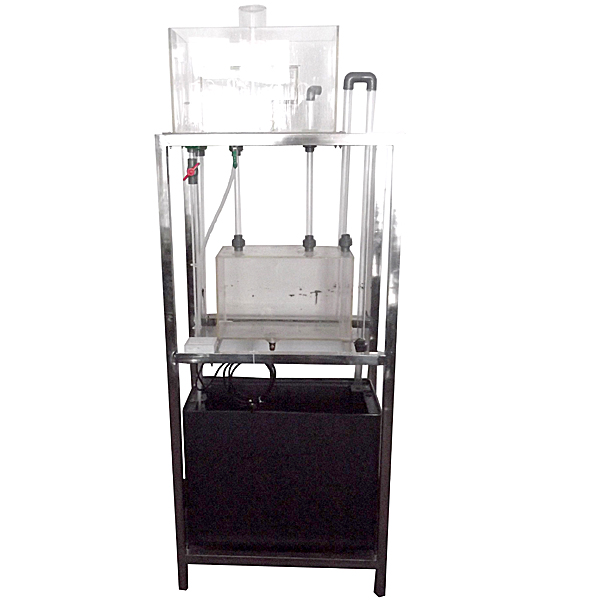

主要配置：
水泵、供水箱、高低位组合水箱、气压管、供水管、虹吸管、逆止阀、喷嘴、不锈钢支架等组成。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、静音环保型水泵：扬程：10m，额定流量：12L/min，功率：90W。
3、水箱：容积60L，PVC材质。
4、高低位组合水箱：容积30L，透明有机玻璃材质。
5、实验所用的流体-水为全循环使用设计，充分节约水资源。
6、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
7、外形尺寸：1000×500×1800mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
静水压力实验装置,电动车永磁同步电机与控制器实验台
一.产品简介
选用纯电动车驱动电机及控制系统(60V2.2KW永磁同步电机)、锂电池及管理系统（BMS）真实器件制作，展示新能源车驱动电机及控制、锂电池及管理系统（BMS）的结构与工作原理，适合于各类院校对驱动电机及控制系统、锂电池及管理系统（BMS）理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二.产品功能
1.安装纯电动车驱动电机及控制系统、锂电池及管理系统（BMS）真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、仪表、DC-DC模块、加速踏板、电池管理7寸触摸彩屏、电源开关、继电器、电池等模块等，真实可操作运行的纯电动车驱动电机及控制系统与锂电池及管理系统（BMS），展示系统的结构与原理、动态演示系统工作过程。
2.实现纯电动车驱动电机及控制系统与锂电池及管理系统（BMS）结构及原理的认知，可操作体验纯电动车驱动电机及控制系统与锂电池及管理系统（BMS）的工作过程，可完成纯电动车驱动电机及控制系统与锂电池及管理系统（BMS）性能检测。
3.锂电池及管理系统（BMS）：动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互。
4.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。
