一、实训装置特点
被调参数囊括了工业上常用的液位、温度、流量、压力四大参数；
执行器中既有调节阀仪表类执行机构，又有变频器、调压模块等电力拖动类执行器；
系统除了改变调节器的设定值作阶跃扰动外，还可以在对象中通过手操作阀制造各种扰动；
一个被调参数可用不同动力源、不同的执行器、不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣；
能进行多变量控制系统及特定过程控制系统实验；
各种控制算法和调节规律在开放的实验软件平台上都可以控制；
实验数据及图表在MCGS软件系统中很容易存储及调用，以方便实验者进行实验后的分析与比较；
在信号的处理上，还预留了整套的信号接口，可用于以后系统的扩展，如：现场总线、DCS等控制系统；
在可以运用MCGS强大的软件体系，组建一个小的局域网控制。
在整体实训装置中，设有温度故障排除功能、调节阀故障排除功能、卡件故障排除功能等

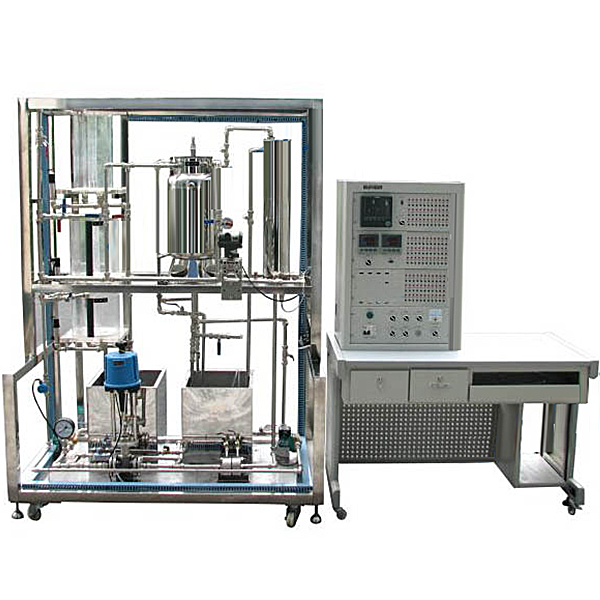

二、实训装置对象组成
该实训装置包括一组有机玻璃三容水箱，每个水箱装有液位传感器；同时具有两路供水系统，一路由循环水泵、调节阀、孔板流量计+EJA的差压变送器组成，另一路由变频器、循环水泵、涡轮流量计组成，通过阀门切换，任何一组供水可以到达任何一个水箱。--为实现温度控制，该实验装置专门设计了一只常压电加热锅炉、一只强制对流换热器。常压电加热锅炉分内胆和夹套两层，内胆由电加热器提供热源，由一路供水系统提供水源，锅炉内胆装有防干烧装置来确保设备安全；夹套由一路供水系统提供冷却水。通过改变电加热器的加热功率或冷却水/待加热水的流量来影响内胆水温和夹套水温。锅炉内胆和夹套均安装有热电阻测温元件，在内胆里面，还装有一个就地温度显示仪表。
化工仪表维修工竞技实训装置,船舶航行信号灯系统实训装置
一、 概 述
在中大型船舶系统中，航行信号灯系统是船舶安全航行条件的重要组成部分，也是保证船舶在夜间安全航行的重要照明系统，船舶在夜间航行时需要表明船舶位置及工作状态，因此保证船舶航行信号灯系统的正常运行非常重要。“船舶航行信号灯系统实训装置”是根据职业院校开设的《船舶电气设备》、《船舶电工操作技能（中级）》、《船舶电工》及《船舶照明》等课程而研制的。该装置可作为船舶类学校的船舶水手与机工、船舶电气、船舶机电等专业的实训设备，也可作为船舶轮机员、船舶职工、船员培训机构的培训设备。
船舶航行信号灯系统实训装置
二、 船舶航行信号灯系统实训装置产品特点
1. 系统由船舶航行灯控制台及灯具安装平台组成，航行信号灯控制台参照船舶机舱集控台结构形状设计，安装有航行信号灯电源、灯具控制器、指示灯、故障报警器等部件；灯具安装平台参照船体灯具安装规定特殊设计，可按船舶航行信号灯安装规范方便地安装各种航行信号灯，非常接近实际船舶的航行信号灯系统。
2. 船舶航行信号灯系统所用的主要器件均采用真实器件。
3. 各种航行灯、信号灯既可单独进行安装、接线、调试，也可组合成系统进行安装、接线、调试，学生通过实训能很好地掌握各种航行灯、信号灯及闪光灯的操作方法（安装、接线、调光、试灯）、航行信号灯控制器的调试、试灯板的调试及各灯具的控制线路、报警线路的接线与调试等技能，完全能满足不同层次的实训需要。
4. 航行信号灯系统可设置航行信号灯系统电源故障、航行灯系统电源不能转换、调光电路不能正常调光、试灯功能故障、声光报警功能故障、航行信号灯控制故障等多种类型的电气故障，学生通过调试查找故障，然后排除故障，有利于提高学生对船舶航行信号灯系统常见故障的检修能力。
