要求该套装置采用先进的**网板嵌入式设计及模块化实训的新思路，学员可根据实训项目的具体要求自己动手组合成相应的实训电路，完成各种电路的接线工艺的实训和电路原理的实验展示要求，具备现时职业教育的“在做中学，在学中做”的需要。同时还要求该套装置设计新颖、结构合理、功能齐全、安全可靠、造型美观等特点，扩展升级容易。并采用框架式全钢结构、鸭嘴型全钢面板、铝板蚀刻彩色喷描等先进工艺。

（二）技术参数：

输入电源：AC380V  50Hz  三相五线
额定电流：20A

额定功率：＜5KW
环境温度：－5～40℃
相对湿度：≤90％（25℃）

安全保护：漏电保护（动作电流≤30mA）过流保护 熔断器保护

设备重量：约150KG

（三）产品结构：

（1）桌身部分：

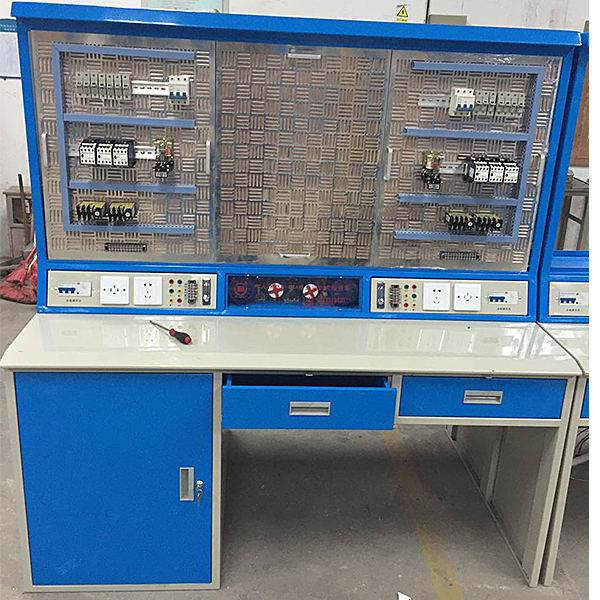

采用框架式全钢结构，内嵌1.5mm厚优质冷轧钢板经大型机械液压剪折成型, 金属表面经酸洗、磷化等化学防绣处理后，采用环氧树酯高压静电彩色粉沫喷涂，保证钢架不生锈不被腐蚀。所有连接件均采用无缝焊接，焊接后表面平整，无焊接点痕迹，防腐性好，紧密强固，长期负重不变形。桌身为双面四工作位，设有4个抽屉(安装挂锁)，一侧有一个储物柜，以方便放置4块安装了电器的网板，储物柜两侧安装门，每个门只能取其中两块网板。桌身支架及桌身两侧蓝色，抽屉和储物柜门乳白色。要求桌身分两部分：实训部分和电源部分为上部，桌面、抽屉和储物柜为下部，如图1所示。电源从储物柜内进入实训设备。其中6 张实训台在储物柜底部、工作台顶部和两侧均预留电源线进出口中，其余34 张实训台在工作台两侧预留电源线进出口。

网孔型双面电工实训装置,形位误差测量实验台

公差配合与技术测量是机械类专业非常重要的一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械产品的静态和动态几何精度的重要组成部分。**科学技术的发展和生产水平的提高，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门独立的技术学科，并且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准，结合实际教学情况和教学对象条件为前提，精心研制了一套理论与实际相结合的教学产品。适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。
训练项目
训练一：零件形状误差的测量与检测
1.直线度测量与检测;
2.平面度测量与检测;
3.圆柱度测量与检测;
4.圆度测量与检测;
训练二：零件位置误差的测量与检测
1.平行度测量与检测
2.垂直度测量与检测
3.同轴度测量与检测
4.圆柱跳动测量与检测
5.端面跳动测量与检测
6.对称度测量与检测
