实验目的：
了解流量控制的方式，掌握流量测试及校正的常用方法，并通过各种流量检测设备的集成对各种仪器的误差和性能有定量的认识。

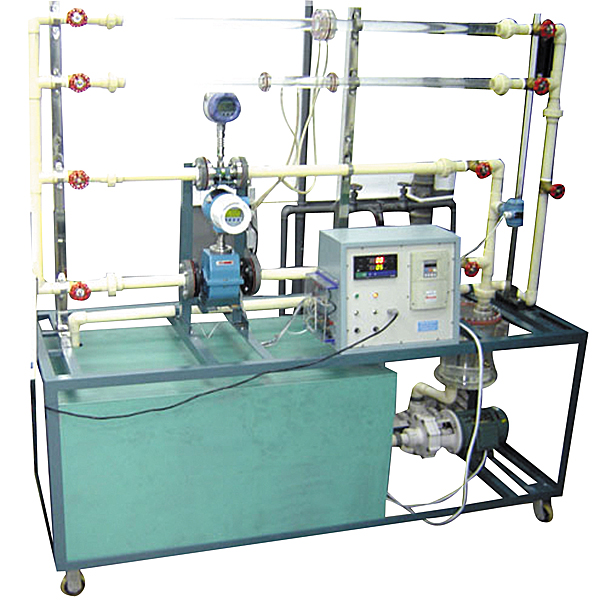

主要配置：
循环水箱，计量水箱、水泵，有机玻璃稳压罐、管路、有机玻璃测试管段、涡轮流量计、孔板流量计、文丘里流量计、涡街流量计、差压传感器、变频器、铂电阻温度传感器，巡检仪、不锈钢支架及控制柜。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、循环水箱容积40L，材质PVC。
3、标定计量水箱容积20L，材质有机玻璃。
4、防腐循环水泵，功率550W，流量3.5m3/h，扬程35m。
5、有机玻璃稳压罐容积10L。
6、APS循环管路，φ32mm、φ25mm、φ20mm不同管径有机玻璃测试管段。
7、涡轮流量计，孔板流量计，文丘里流量计，涡街流量计。
8、差压传感器：量程0-150KPa；变频器调节转速。
流量检测及控制系统实训台,新能源车电子与车载CAN网络系统实验台
一、功能特点
1.该设备完整展示了电动汽车整车CAN总线网络系统（包括VCU系统/电机控制/电池管理系统/充电系统），可以动态模拟整车CAN总线网络的运行状态与工作过程。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车整车CAN总线网络系统结构原理图和实物，认识和分析电动汽车整车CAN总线网络系统的工作原理。
3.安装有点火开关、带网关通讯的整车控制器模块，智能仪表模块，电源系统模块，电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机等模块与操纵开关。
4.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
5.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点24个。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
