一.产品简介

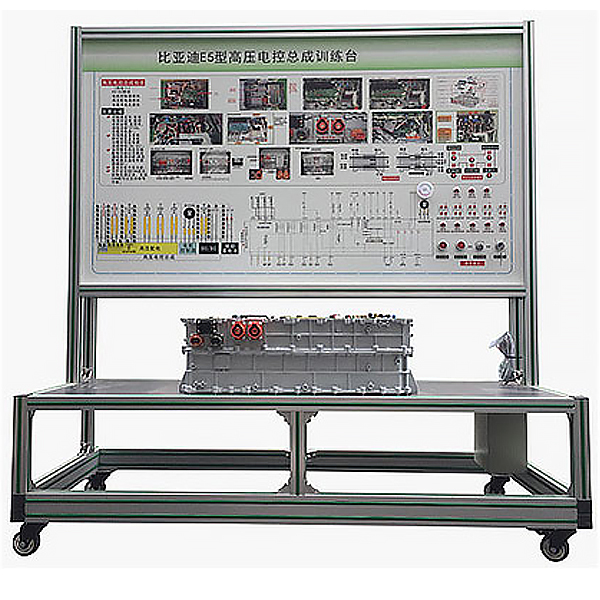

选用纯电动车高压电控总成（带高压继电器与保险丝），通过解剖，剖面喷涂不同颜色，总成内部的机械电气结构和相互之间的装配关系清楚的显现在外面。展示高压电控总成内部结构，可对照解剖物，了解高压电控总成结构与原理。
二.功能特点
1.高压电控总成平放在台面上，外观察内部的机械电气结构和相互之间的装配关系。
2.高压电控总成内部器件涂以不同颜色，清晰显示安装位置和电气连接。
3.设备带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
4.设备配备结构原理展示面板，展示内部零部件名称和连接方式、内部结构。
5.设备框架采用40mm×40mm和一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
6.配套实训指导书等教学资料，包含工作原理、实训项目、故障分析等要点说明。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
电动车高压总成实训台,机械运动机构简图实训装置
用于机械原理课程开设“机构运动简图测绘及分析实验”。工件美观大方，精加工装配精度高，运动构件、运动灵活、无干涉现象。
主要技术参数：
1.模型材料：采用铝合金材料或实物制作。
2.运动构件机械精加工，装机精度高，机构运动灵活。
3.各模型底板、支架统一烤漆，运动部分进行分色处理，美观大方（如有底板）。
创新变异型
E1：平面八杆直线导向机构
E2：差动轮系-凸轮组合机构
E3：平面齿轮正反向运动机构
E4：行星齿轮-平移运动机构
E5：行星轮系-连杆四倍行程直线滑块机构
E6：连杆-行星齿轮机构
E7：连杆-行星齿轮差速机构
E8：行星齿轮-连杆滑块机构
E9：RSRRR元宵机机构
E10：球面4R机构
